TPG平面包絡環面蝸桿蝸輪減速機（二次包絡減速機）

一、概述

    1、平面包絡環面蝸桿減速器是一種新興的傳動裝置，其承載能力大，傳動效果高，

結構緊密、合理。

    2、這種減速器可以廣泛地應用于各種傳動機械中的減速傳動，如冶金，礦山，起

重，化工，建筑橡塑，船舶等行業以及其它機械設備上。

    3、適用工作環境溫度為-40-40攝氏度，輸入軸轉速部大于1500轉/分，蝸桿軸可正反

兩面方向旋轉。

    4、此減速器是按照中國人民共和國機械行業標準JB-T9051-1999《平面包絡環面蝸桿

減速器》設計制造。

關于產品簡介

   平面二次包絡環面蝸桿傳動于1971年發明的一種新型蝸桿傳動裝置，這種蝸輪副具有

以下特點；

   ·蝸輪齒面硬度高（HRC58），表面經滲氮后精準磨削而成，精度高，表面光滑。

   ·加工過程與成形原理吻合度高，傳動精度高。

   ·蝸桿與蝸輪的嚙合為多齒接觸，每齒為瞬時雙線接觸，齒面接觸區可達70%以上。

   ·嚙合面的綜合曲率半徑大。

   ·接觸線與相對速度方向夾角大，動壓油膜形成及保持性好。

    此種蝸輪副承載能力大，傳動效率高，耐磨損，可廣泛地應用于冶金、礦山、化工、

建筑、橡塑，船舶等各種行業中。

平面二次包絡減速機蝸輪蝸桿副的技術特征

    平面二次包絡減速機蝸輪蝸桿副是以一個平面為母面，通過相對圓周運動，包絡出環面蝸桿的齒

面，然后再以蝸桿的齒面為母面，通過相對運動包絡出蝸輪的齒面面形成的。

用這種方法加工出的平面二次包絡蝸輪蝸桿副，具有以下特征：

1、蝸桿為環面蝸桿，與蝸輪同時嚙合齒數多。

2、蝸桿齒面經硬化處理后，精準磨制而成，齒面硬度高（HRC≥58）粗糙度低

（Ra≤0.8）齒形精度高。

3、齒面接角面積大，并且有瞬時雙線接觸。

4、齒面潤滑角大，嚙合中容易形成動壓油膜，減少齒面磨損。

所以平面二次包絡蝸輪副和普通蝸輪副相比，承載能力大，傳動效率高，使用壽命長。

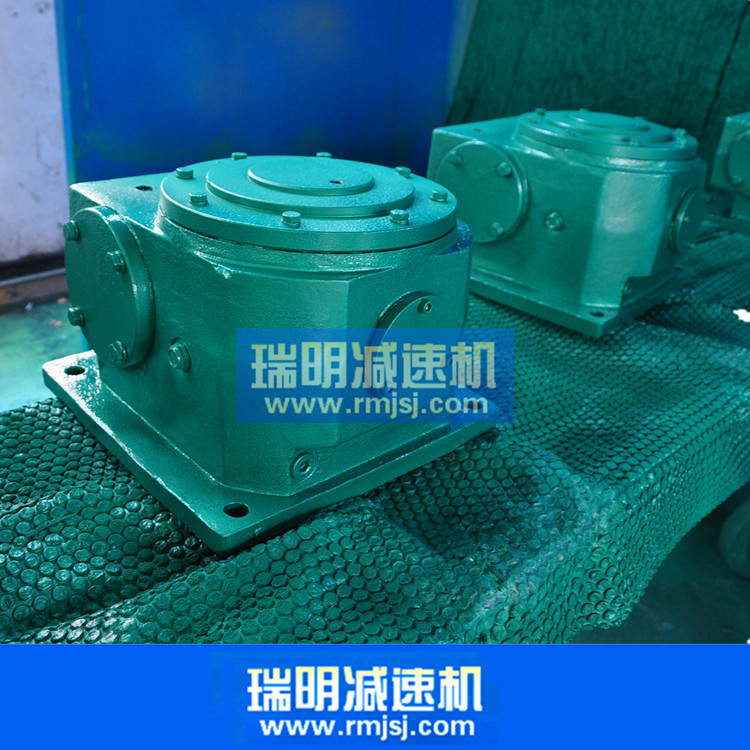

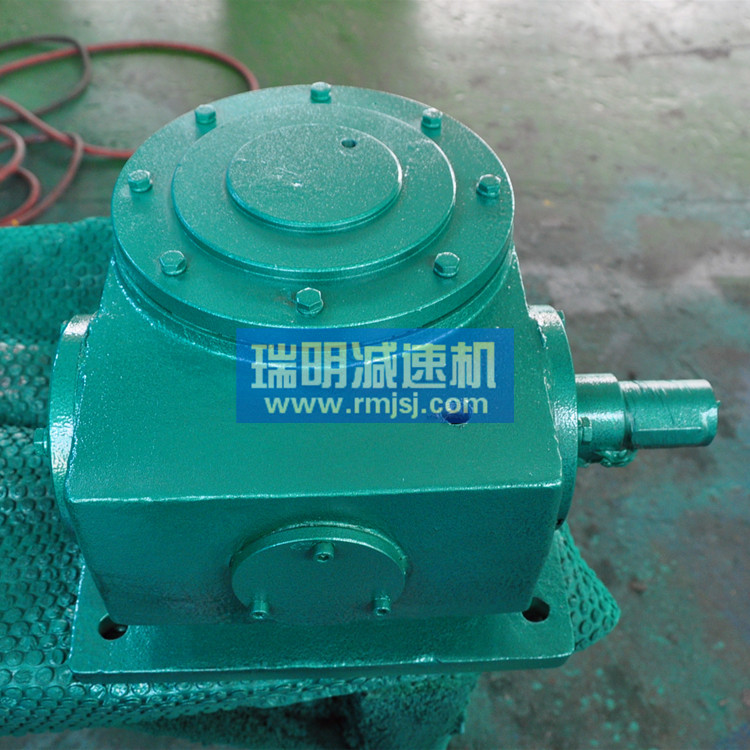

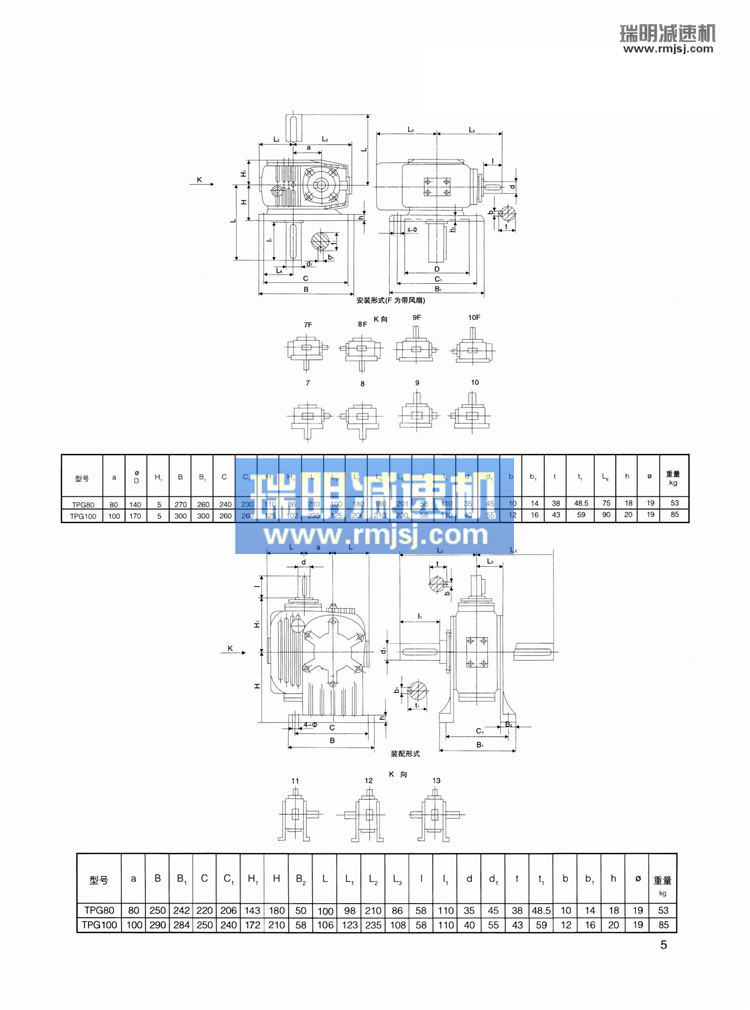

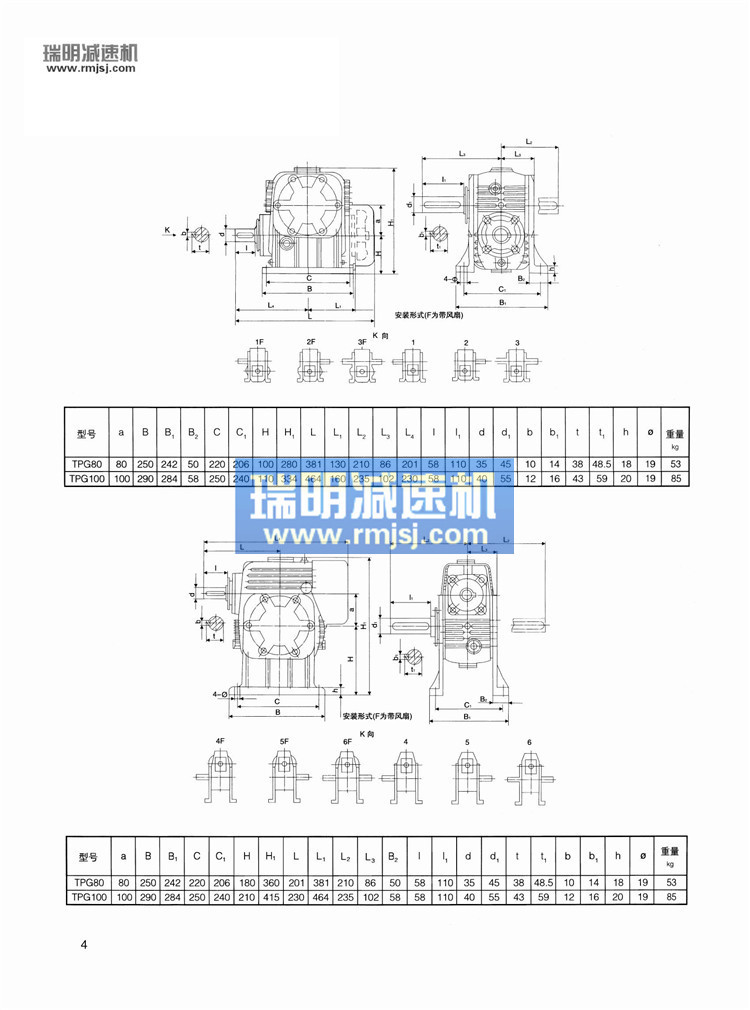

 TPG-通用型平面包絡環面蝸桿減速機（二次包絡減速機），蝸桿可在蝸輪之上、之下、水平之側或垂直之側。

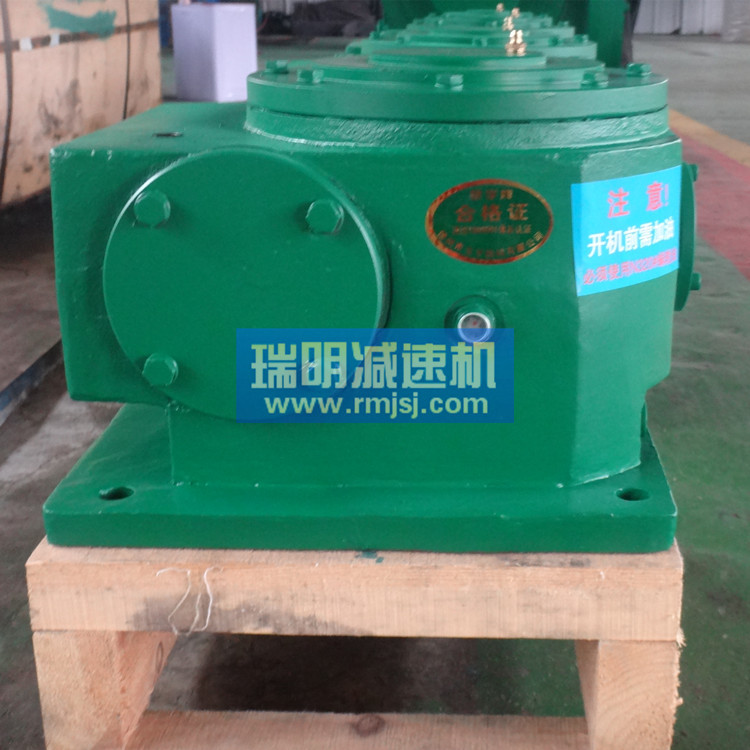

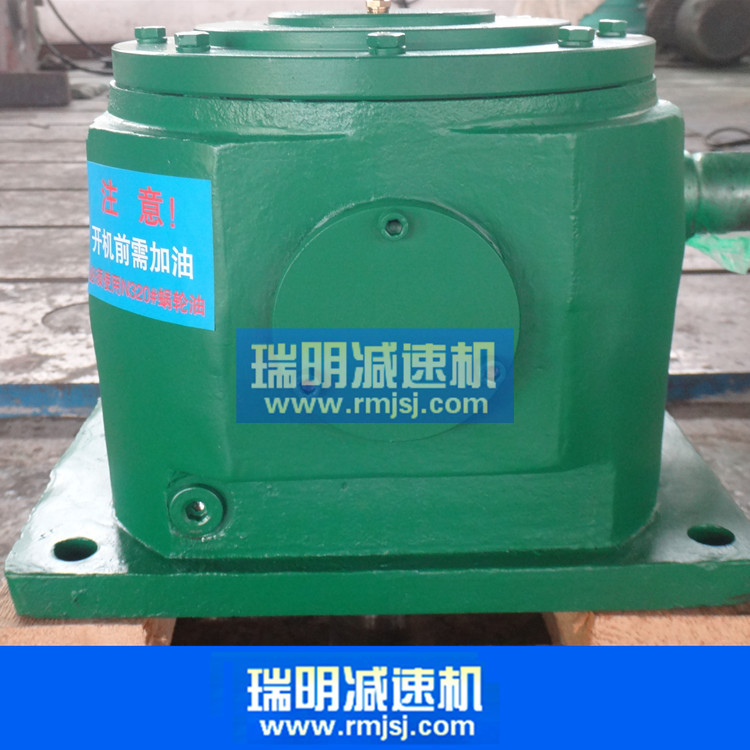

TPG平面包絡環面桿減速機（二次包絡減速機）-蝸輪蝸桿減速機

TPG平面包絡環面桿減速機（二次包絡減速機）-蝸輪蝸桿減速機

TPG平面包絡環面桿減速機（二次包絡減速機）-蝸輪蝸桿減速機

TPG平面包絡環面桿減速機（二次包絡減速機）-蝸輪蝸桿減速機

TPG平面包絡環面桿減速機（二次包絡減速機）-蝸輪蝸桿減速機

TPG平面包絡環面桿減速機（二次包絡減速機）-蝸輪蝸桿減速機

TPG平面包絡環面桿減速機（二次包絡減速機）

下單即表示您對“下單指南”的理解與認同，請仔細閱讀。

1、你們產品含稅包郵嗎？
    是的，含17%增值稅。但因?yàn)槭桥l(fā)價格所以不含運費的，具體運費請參照頁面中”關于物流“。

2、你們產品可以直接拍嗎？
    因減速機產品不屬于大眾產品，請拍前請務必咨詢客服確認型號、電機功率、速比、安裝尺寸等信息，否則拍下無效。
3、你們用得電機是純銅線的嗎？
    我們的電機都是全銅線國標大廠電機，堅決杜絕全鋁、半銅鋁、銅包鋁電機。

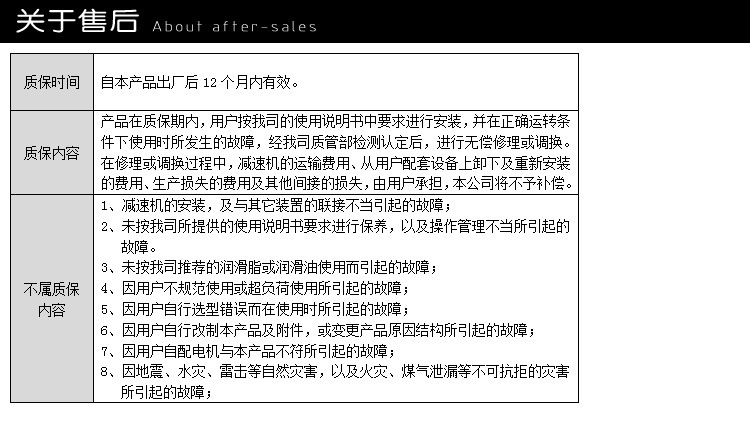

4、你們是怎么質保的？
