PWU系列平面二次包絡環面蝸桿減速機

    產品概述：PW型平面二次包絡環面蝸桿減速機（GB/T16444-2008）其蝸桿齒面是以一個平面為母面，通過相對圓周運動，包絡出環面蝸桿的齒面，再以蝸桿的齒面為母線，通過相對運動包絡出蝸輪的齒面，稱為平面二次包絡環面蝸桿副。包括PWU、PWO、PWS型三種形式，適用于冶金、礦山、起重、運輸、石油、化工、建筑等行業機械設備的減速傳動。

   工作條件：兩軸交角為90°；蝸桿轉速不超過1500r/min；工作環境溫度為0~40oC，當環境溫度低于0oC或高于40oC時，啟動前潤滑油要相應加熱或冷卻；蝸桿軸可正、反向運轉。

內部采用平面二次包絡環面蝸桿傳動技術，該蝸輪蝸桿具有以下優點：

•節能降耗

•使用壽命長

•承載能力強

•接觸齒數多

•結構緊湊合理

•噪音低平穩嚙合

•高質量材質及熱處理方法

產品特點介紹

    平面二次包絡環面蝸桿傳動是一種新型蝸桿傳動裝置，榮獲國家二等發明獎。平面二次包絡蝸桿副是以一個平面為母面，通過相對圓周運動，包絡出環面蝸桿的齒面，然后再以蝸桿的齒面為母面，通過相對運動包絡出蝸輪的齒面而形成的。用這種方法加工出的平面二次包絡蝸桿副，具有以下特征：

    •蝸桿采用合金鋼40Cr、42CrMo、38CrMoAl調質及離子氮化處理，齒面經硬化處理后，精準磨制而成，齒面硬度高（HRC≥58）粗糙度低（Ra≥0.8）齒形精度高，表面光滑。

    •蝸桿與蝸輪的嚙合為多齒接觸，齒面接觸面積大，并且有瞬時雙線接觸，接觸線總長度長，齒面接觸區可達70%以上。

    •因蝸桿為環面蝸桿，與蝸輪同時嚙合齒數多。

    •加工過程與成形原理吻合度高，傳動精度高。

    •嚙合面的綜合曲率半徑大。

    •接觸線與相對速度方向夾角大，嚙合中容易 形成動壓油膜及保持性好，減少齒面磨損。

    •蝸輪采用錫青銅ZCuSn10Pb1離心澆鑄，耐磨損。

    •綜上，平面二次包絡環面蝸桿副和普通蝸桿副相比，承載能力大，傳動效率高，使用壽命長。

    （一）型號與標記

      1、型號：PWU型—蝸桿在蝸輪之下平面二次包絡環面蝸輪蝸桿減速機。

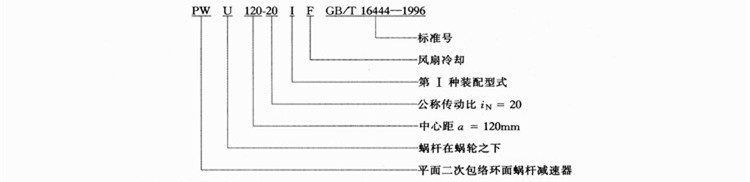

      2、標記：

    (二）PWU型減速機

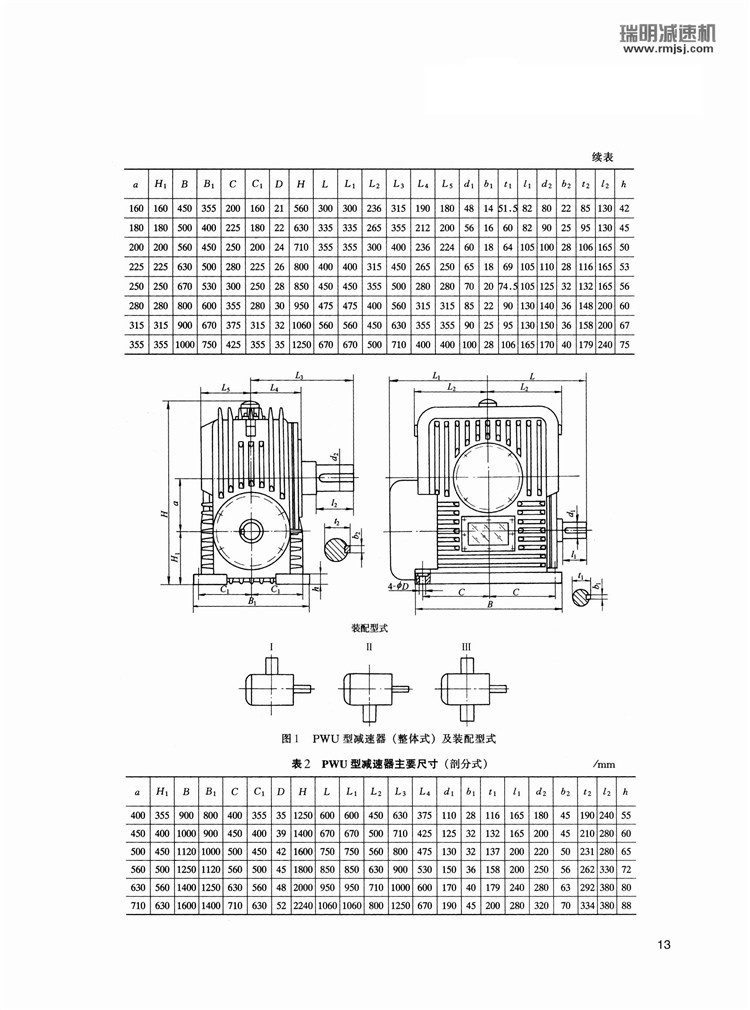

    （1）整體式PWU型減速器主要尺寸見圖1和表1。

    （2）剖分式PWU型減速器主要尺寸見圖2和表2。

PWU型平面二次包絡環面蝸桿減速機—蝸輪蝸桿減速機

PWU型平面二次包絡環面蝸桿減速機—蝸輪蝸桿減速機

PWU型平面二次包絡環面蝸桿減速機—蝸輪蝸桿減速機

PWU型平面二次包絡環面蝸桿減速機—蝸輪蝸桿減速機

PWU型平面二次包絡環面蝸桿減速機—蝸輪蝸桿減速機

PWU型平面二次包絡環面蝸桿減速機—蝸輪蝸桿減速機
