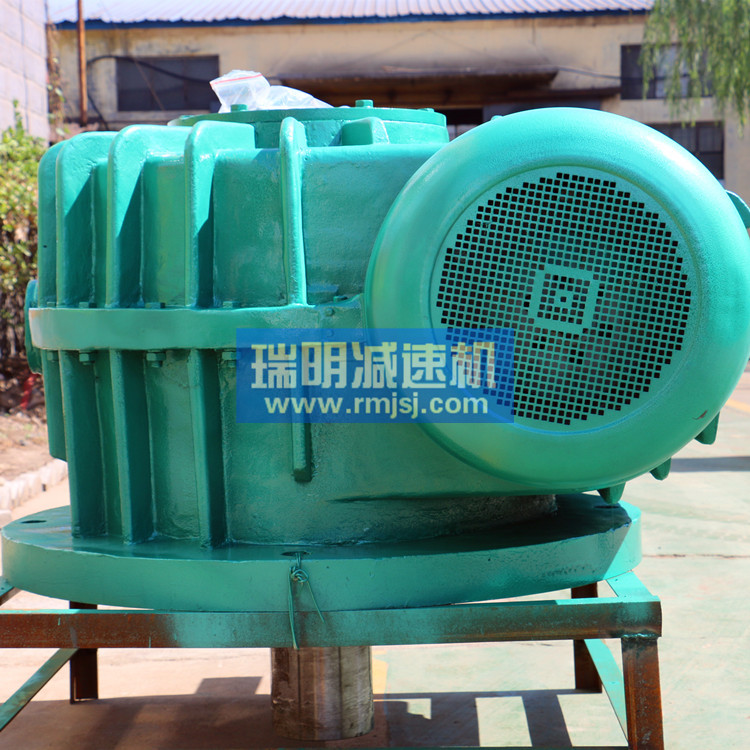

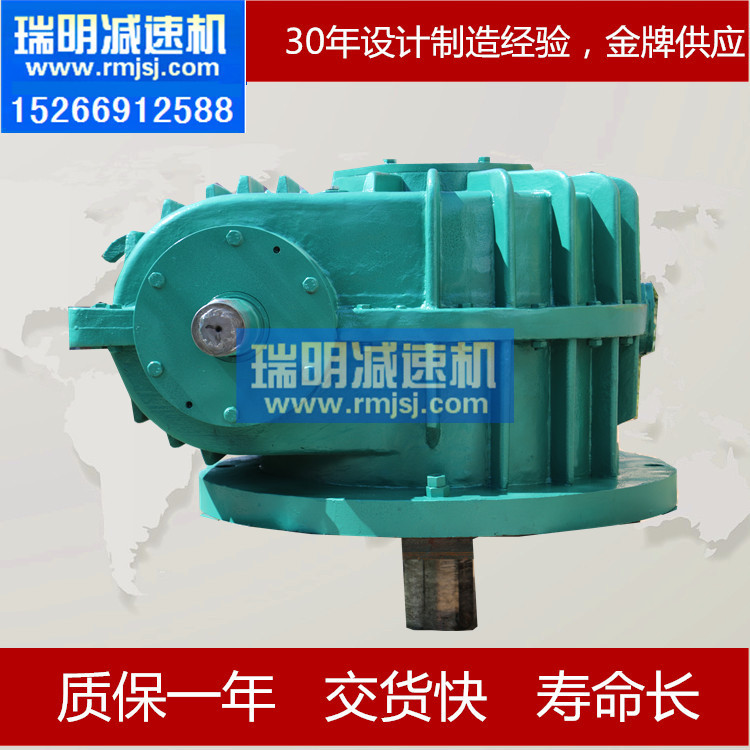

PWS系列平面二次包絡環面蝸桿減速機

    產品概述：PW型平面二次包絡環面蝸桿減速機（GB/T16444-2008）其蝸桿齒面是以一個平面為母面，通過相對圓周運動，包絡出環面蝸桿的齒面，再以蝸桿的齒面為母線，通過相對運動包絡出蝸輪的齒面，稱為平面二次包絡環面蝸桿副。包括PWU、PWO、PWS型三種形式，適用于冶金、礦山、起重、運輸、石油、化工、建筑等行業機械設備的減速傳動。

   工作條件：兩軸交角為90°；蝸桿轉速不超過1500r/min；工作環境溫度為0~40oC，當環境溫度低于0oC或高于40oC時，啟動前潤滑油要相應加熱或冷卻；蝸桿軸可正、反向運轉。

內部采用平面二次包絡環面蝸桿傳動技術，該蝸輪蝸桿具有以下優點：

•節能降耗

•使用壽命長

•承載能力強

•接觸齒數多

•結構緊湊合理

•噪音低平穩嚙合

•高質量材質及熱處理方法

產品特點介紹

    平面二次包絡環面蝸桿傳動是一種新型蝸桿傳動裝置，榮獲國家二等發明獎。平面二次包絡蝸桿副是以一個平面為母面，通過相對圓周運動，包絡出環面蝸桿的齒面，然后再以蝸桿的齒面為母面，通過相對運動包絡出蝸輪的齒面而形成的。用這種方法加工出的平面二次包絡蝸桿副，具有以下特征：

    •蝸桿采用合金鋼40Cr、42CrMo、38CrMoAl調質及離子氮化處理，齒面經硬化處理后，精準磨制而成，齒面硬度高（HRC≥58）粗糙度低（Ra≥0.8）齒形精度高，表面光滑。

    •蝸桿與蝸輪的嚙合為多齒接觸，齒面接觸面積大，并且有瞬時雙線接觸，接觸線總長度長，齒面接觸區可達70%以上。

    •因蝸桿為環面蝸桿，與蝸輪同時嚙合齒數多。

    •加工過程與成形原理吻合度高，傳動精度高。

    •嚙合面的綜合曲率半徑大。

    •接觸線與相對速度方向夾角大，嚙合中容易 形成動壓油膜及保持性好，減少齒面磨損。

    •蝸輪采用錫青銅ZCuSn10Pb1離心澆鑄，耐磨損。

    •綜上，平面二次包絡環面蝸桿副和普通蝸桿副相比，承載能力大，傳動效率高，使用壽命長。

    （一）型號與標記

      1、型號：PWS型—蝸桿在蝸輪之側平面二次包絡環面蝸桿減速機

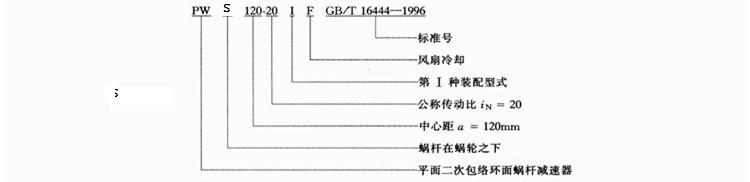

      2、標記：
    (二）PWS型減速機

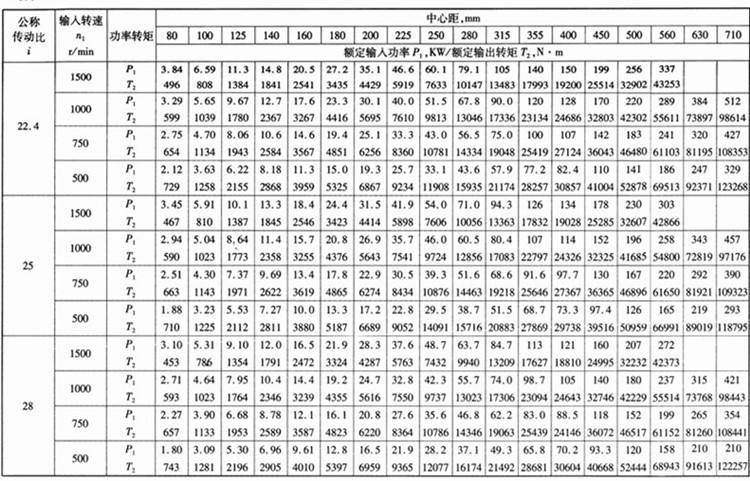

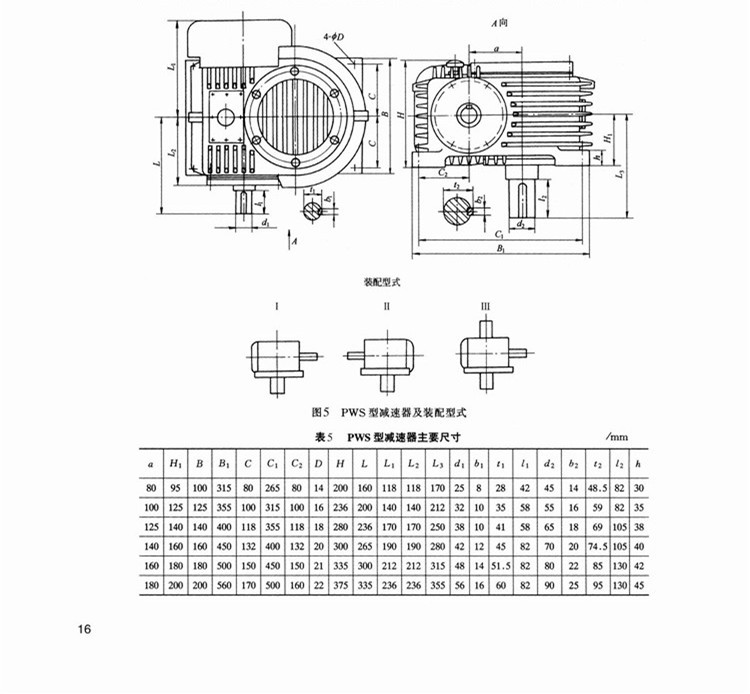

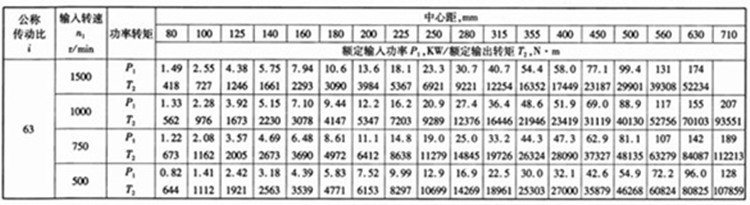

    PWS型平面二次包絡環面蝸桿減速機主要尺寸見圖5和表5

PWS型平面二次包絡環面蝸桿減速機—蝸輪蝸桿減速機

PWS型平面二次包絡環面蝸桿減速機—蝸輪蝸桿減速機

PWS型平面二次包絡環面蝸桿減速機—蝸輪蝸桿減速機


PWS型平面二次包絡環面蝸桿減速機—蝸輪蝸桿減速機

PWS型平面二次包絡環面蝸桿減速機—蝸輪蝸桿減速機

PWS型平面二次包絡環面蝸桿減速機—蝸輪蝸桿減速機

PWS型平面二次包絡環面蝸桿減速機—蝸輪蝸桿減速機

下單即表示您對“下單指南”的理解與認同，請仔細閱讀。

1、你們產品含稅包郵嗎？
    是的，含17%增值稅。但因為是批發價格所以不含運費的，具體運費請參照頁面中”關于物流“。

2、你們產品可以直接拍嗎？
    因減速機產品不屬于大眾產品，請拍前請務必咨詢客服確認型號、電機功率、速比、安裝尺寸等信息，否則拍下無效。
3、你們用得電機是純銅線的嗎？
    我們的電機都是全銅線國標大廠電機，堅決杜絕全鋁、半銅鋁、銅包鋁電機。

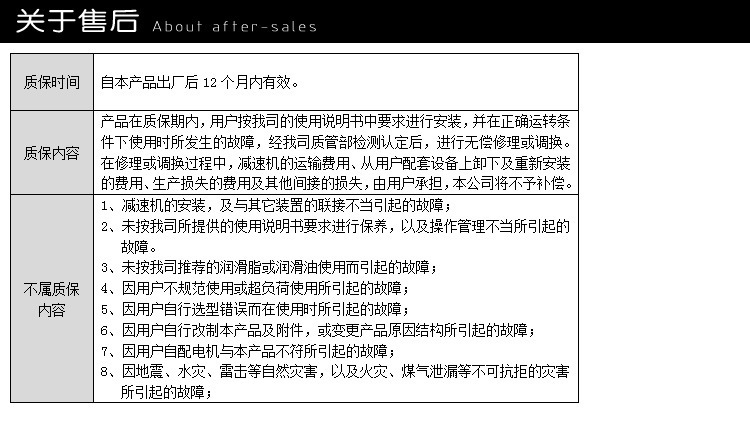

4、你們是怎么質保的？
    產品質保一年。但不承擔因此造成耽誤客戶使用的直接或間接損失。一年之后有償服務。

5、你們所說的正規發票是指？
    正規發票是指為您開具17%增值稅發票，但需要您提供貴司的開票資料等信息。
6、你們減速機與進口減速機有什么區別？
    安裝尺寸一致，性價比更高。

7、還沒有購買你們的減速機，可以咨詢你們技術問題嗎？
    可以。并且我公司承接各類減速機非標設計、定做、安裝等服務。

8、你們會提供安裝尺寸圖嗎？
    我們會為您訂購的每一臺減速機提供安裝尺寸圖。

9、你們減速機和展示圖片相同嗎？
    我們不可能把所有型號的產品照片都拍上來，這一點還請諒解，但我們提供產品的安裝尺寸圖，如果您對外觀有特殊要求請與客服聯系。減速機圖片的顏色只做參考，不同產品可能顏色會不同。

10、你們多久可以發貨，有現貨嗎？
    標準產品在15-18個工作日，由于對產品質量嚴格把控所以時間上是沒有辦法提前的，因此也沒有現貨。如果很急請?zhí)崆芭c客服聯系。如果您要求非標產品或者新研發產品，交貨期另議。

11、你們減速機是怎么發貨的？
    由于減速機多半體積大，重量重，因此發貨通常是通過專線物流自提，如需要送貨上門需要另加費用，具體與客服聯系。
