(GM8)塑料外殼式斷路器基本規格及主要技術參數

24小時熱線：0531—67809636 13375412190

1.殼架等級額定電流Into：50A；
2.額定電壓Ue：220V(1極)，440V(2極)；
3.時間常數：T≤4ms；
4.額定電流In：6、10、16、20、25、32、40、50A；
5.額定極限短路分斷能力Icn：6000A；
6.極數：1P、2P；

同一系列中有多種殼架等級額定電流，同一殼架等級額定電流中又有多種額定電流。例如DZ20系列中有100、225、400、630、800、1250等殼架等級額定電流，而100殼架等級額定電流中有16A、20A、25A、32A、40A、50A、63A、80A、100A額定電流；225A殼架等級額定電流中有100A，125A、160A、180A、200A、225A額定電流。DZ20-100和DZ20-225兩種殼架等級中都有100A額定電流，但斷路器體積外形和分斷能力不相同，因此在選用時要把型號填寫完整即具體的殼架等級額定電流內的斷路器額定電流。額定電流分級是按(1.25)優先系數來選擇的：一方面是符合和滿足最大線路和電器元件額定電流的需要；

另一方面是為了標準化，以取得最jia的使用導線及加工的效益。因此它所規定的級別是：3(6)、8、10、12.5、16，20、25、32、40、50、63、80，100、125、160、200、250、315、400A等。由于此規定，當線路計算負載為90A時，則只能選100A規格，因此在一定程度上影響它的保護性能

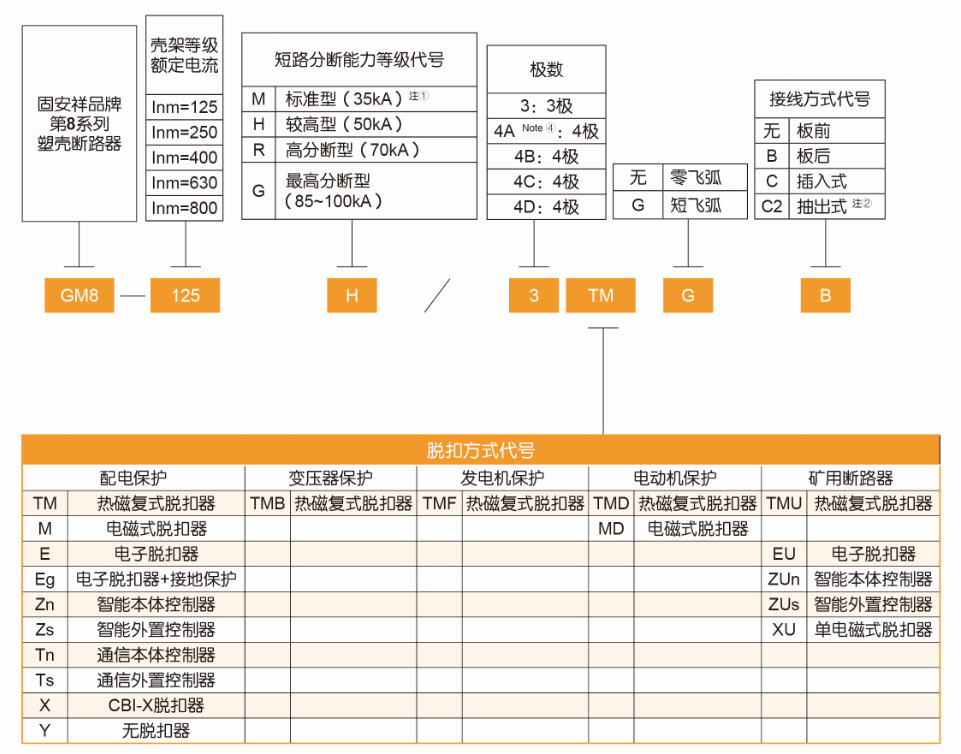

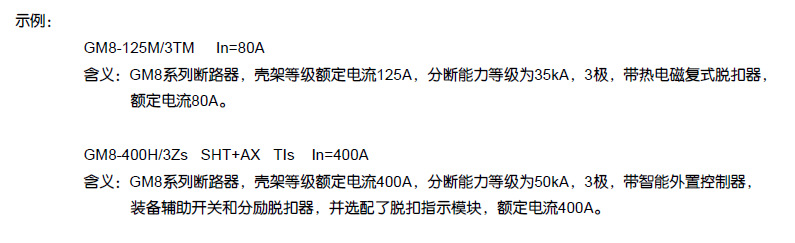

型號及含義

undefined

適用環境及安裝條件

●   安裝地點的海拔不超過2000m；
●   周圍介質溫度不高于+40℃和不低于-5℃，且24h的平均值不超過+35℃；
●   安裝地點的空氣相對濕度在溫度為+40℃時不超過50%；在較低溫度下可以有較高的相對濕度，例如20℃時達到90%。對由于溫度變化偶爾產生的凝露應采取特殊的措施；
●   污染等級為3級；
●   斷路器主電路及欠電壓脫扣器的安裝類別為Ⅲ，不接至主電路的輔助電路和控制電路安裝類別為Ⅱ；
●   斷路器防護等級（符合IEC 60947-1標準）達到IP30，取消上下防護罩后，防護等級為IP20。
●   斷路器應安裝在無爆炸危險的介質中，且介質無足以腐蝕金屬和破壞絕緣的氣體與導電塵埃的地方；
●   斷路器應安裝在沒有雨雪侵襲的地方；
●   斷路器應按產品的使用說明書安裝。

主要技術參數表

undefined
