商品描述

一，前言

“海浪”牌行星擺線針輪減速機是采用K-H-V少齒差行星式傳動原理及擺線嚙合的新穎傳動機械，廣泛應用于紡織印染，輕工食品，冶金礦山，石油化工，起重運輸及工程機械等領域中的驅動和減速裝置。

二，結構原理

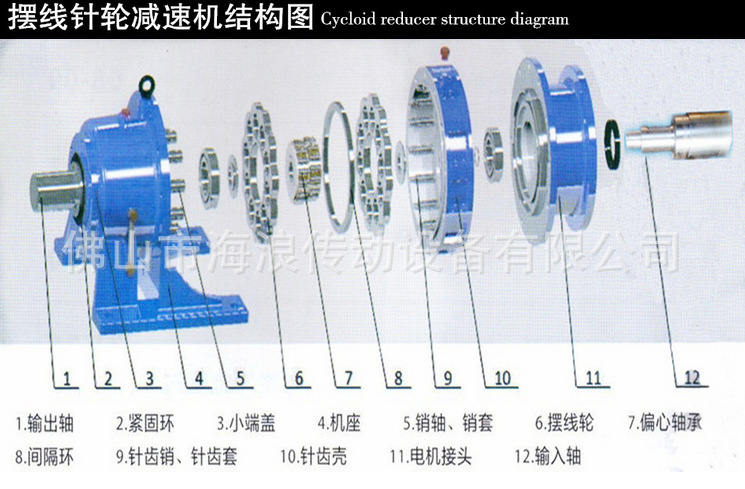

行星擺線針輪減速機全部傳動裝置可分為三部分：輸入部分，減速部分和輸出部分。

在輸入軸上裝有一個錯位180°的雙偏心套，在該偏心套上裝有兩個滾珠軸承，形式H機構，兩個擺線輪的中心孔即為偏心套上轉臂軸承的滾道，并由擺線輪與針齒輪上一組環形排列的針齒輪相嚙合，以組成少齒差內嚙合的減速機構（為了減少摩擦，在速比小的減速機中，針齒上裝有針齒套）。

當輸入軸帶著偏心套轉動一周時，由于擺線輪上齒廓曲線的特點及其受針齒輪上針齒限制之故，擺線輪的運動成為既有公轉又有自轉的平面運動，在輸入軸正轉一周時，偏心套也轉動一周，擺線輪在反方向轉過一個齒差從而得到減速，再借助W輸出機構，將擺線輪的低速自轉運動通過銷軸傳遞給輸出軸，從而得到較低的輸出轉速。

三，特點

1，高速比和高傳動效率

單級傳動就可得到1:87的減速比，效率在百分之90以上。如果采用多級傳動，減速比會更大。

2，結構緊湊，體積小

由于采用了行星傳動原理，輸入軸和輸出軸在同一條直線上，所以結構緊湊，體積小。

3，運動平穩，噪音低

擺線針齒嚙合齒數較多，重疊系數大以及具有機件平穩的機理，使噪音和振動都被限制在最小程度。

4，使用可靠，壽命長

因主要零件采用了軸承鋼制造，因此機械性能好，再加上采用了滾動摩擦，所以經久耐用，壽命長。

5，過載能力強，耐沖擊，慣性力矩小。適用于啟動頻繁和正反轉的場合。

四，型號示例

BWD7-23-30
