商品描述

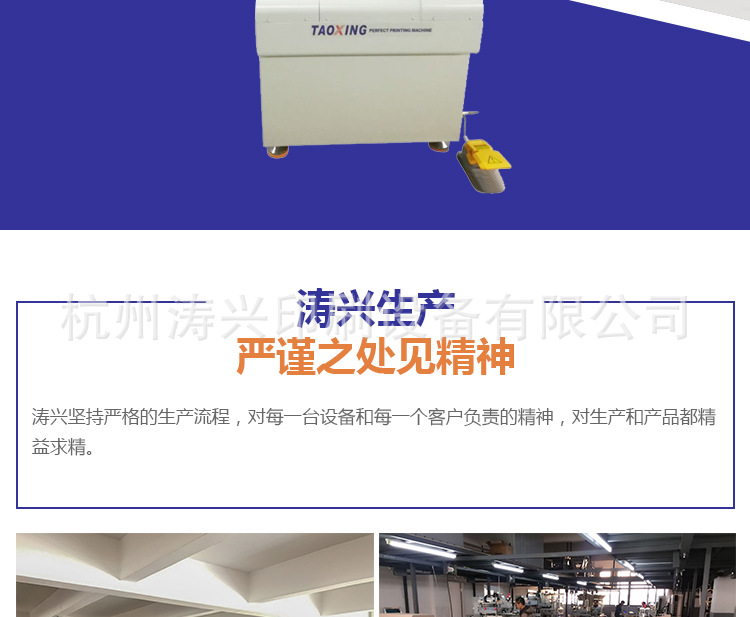

產品名稱：CCD厚膜電阻印刷機

CCD厚膜電阻絲印機白底圖

應用領域：

廣泛用于陶瓷電容、電阻器、厚膜電路、陶瓷電路、濾波器、玻璃釉電位器、介質天線、陶瓷金屬化、RFID、汽車油位傳感器、張力傳感器、空氣質量傳感器、壓力傳感器（壓阻式、電容式）一體化LED燈頭、壓電陶瓷元器件、LED陶瓷基板、LTCC、MLCC、濾光片、陶瓷厚膜電路、太陽能硅片、片式元氣件及電子部件印刷工藝制造。

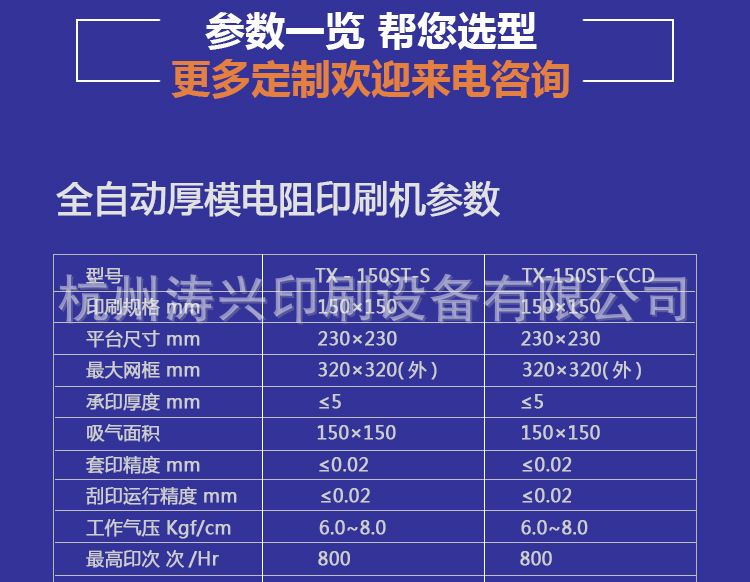

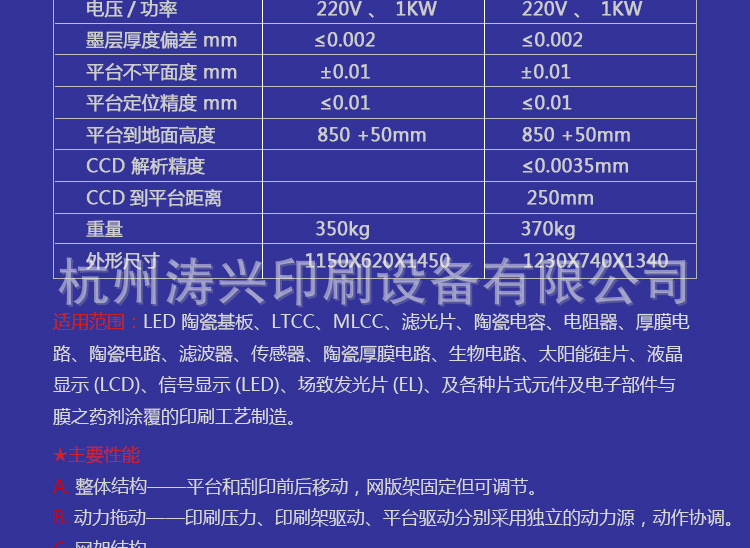

外形結構及主要參數：

undefined

CCD厚膜絲印機結構圖

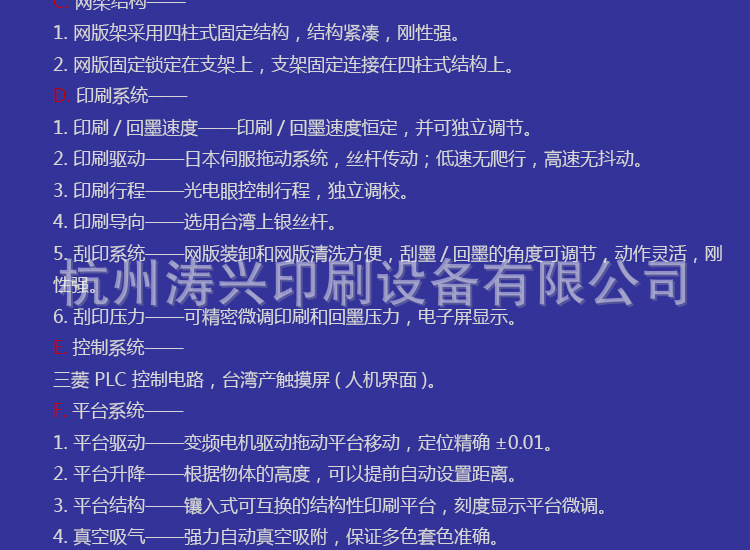

主要性能特點：

1) 位置顯示：可顯示CCD鏡頭調節移動量，直觀大方。X軸和Y軸共有四處。

2) 真空壓力：平臺內真空的負壓值顯示，并輸出滿足氣壓信號，使設備運行動作更加可靠。

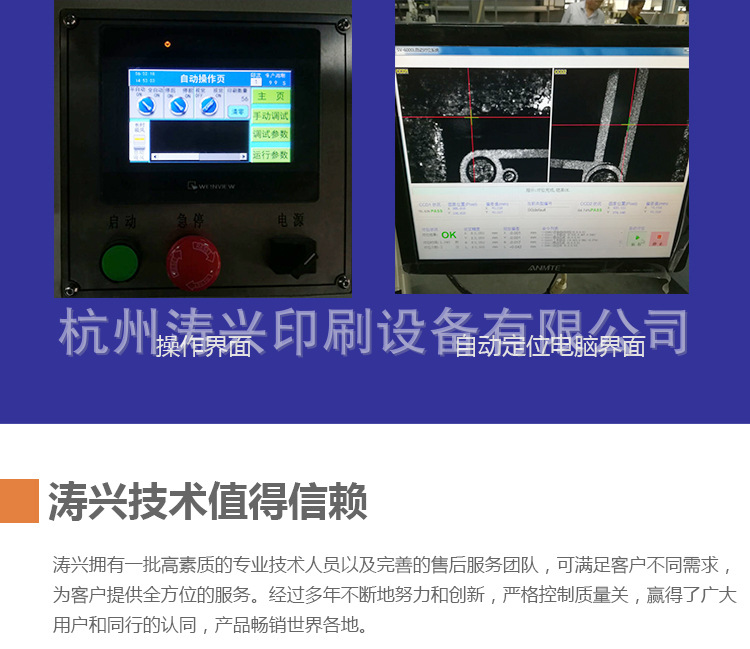

3) CCD系統：采用兩個高清晰相機對位，同軸光鏡頭，有拍照清晰，對位快速，精度高的特點。

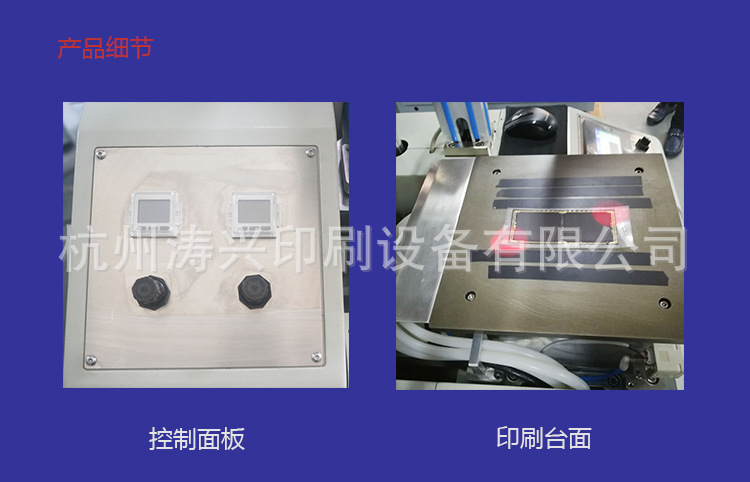

4) 控制面板： CCD影像系統外的操作全都在這個觸摸屏操作，有急停按鈕、啟動按鈕和電源開關。

5) 印刷頭：采用兩個SMC雙桿氣缸，行程可調，其特點運行平穩，壽命長。保證印刷出來的刷產品的質量穩定可靠。

6) 網版鎖緊：采用四個亞德客氣缸同時壓緊網版，夾緊力均勻可靠，網版可以非常平穩的固定的框架上。并且換取網版方便快捷。

7) 刮刀壓力：包含刮刀壓力調節、刮刀壓力顯示、背壓壓力調節和背壓壓力顯示。是通過精密調壓閥來調節印刷氣缸的壓力，在0.10~0.70Mpa范圍內任意可調，并且顯示和低壓報警。背壓壓力是用來消除印刷刀來的自重，讓實際值更加真實。
