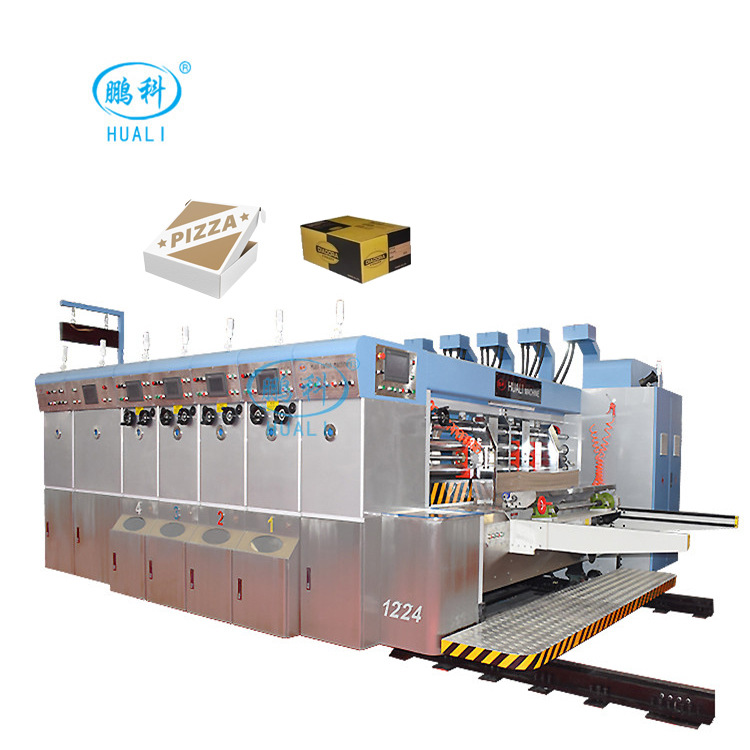

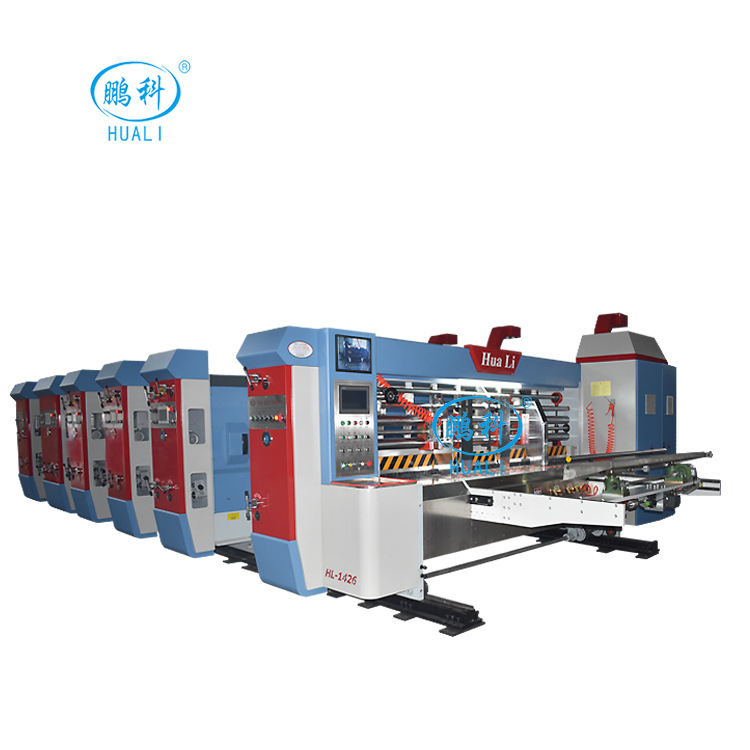

高速水墨印刷機 全自動四色印刷開槽模切機 瓦楞紙板模切機

整機功能與特點:

●整機電器及電腦軟件均采用知名品牌，施耐德、歐姆龍、西門子。質量穩定可靠；采用人機界面，電腦訂單管理，操作方便。

● 整機墻板及重要部件，均采用時效處理，回火消除金屬內應力；數控磨床研磨加工，均采用高精度加工中心制作。

● 整機軸、輥均采用優質鋼材，高精度電腦動平衡校正，研磨加工，表面鍍硬鉻。

● 整機傳動齒輪全部采用40Cr合金鋼，滲碳淬火處理，硬度HRC55～58；經磨齒加工，6級精度，保證長期使用套色精度。

● 整機傳動部位(軸、齒連接處)，均采用免鍵連接(脹緊套)，消除連接間隙，適合大扭矩長期高速運轉。

● 整機傳動軸承，主要傳動部件均采用“哈瓦洛”，維護簡便，使用壽命長。

● 整機潤滑系統采用噴淋式自動潤滑，配備雙油路油位平衡系統。

● 整機調整預置位功能，送紙、印刷、模切，自動歸零，記憶自動復位。

● 整機工作間隙調整，采用免扳手快速調整，執行調整快速、方便。

● 主機采用變頻控制，啟動、運轉更平穩，更節能。

● 設有缺墨報警裝置，實時監測供墨系統工作狀態。

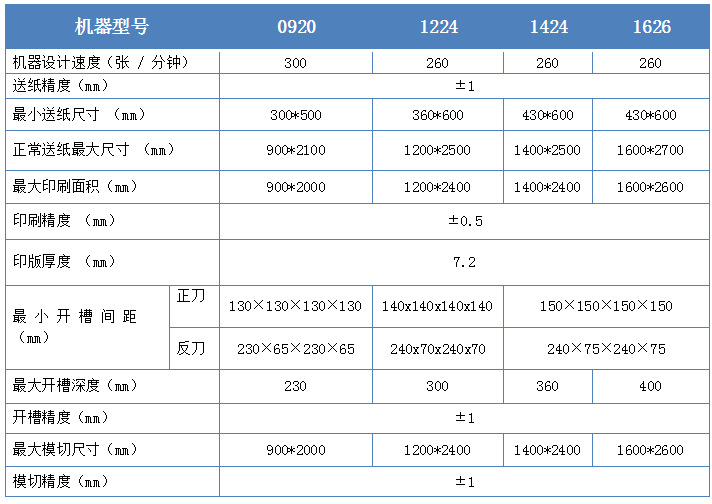

技術參數：

送紙部：

1、 滾輪式前緣送紙結構、多輪、多點式吸風送紙，摩擦力大，速度高，送紙平穩、 準確。

2、 吸風變頻調整風量，風壓可根據紙板大小進行調整，增加薄紙板及曲翹紙傳 動穩定性，準確性。

3、 雙輸送輥結構：一組送紙輥采用氣壓式彈性送紙膠軸，不破壞瓦楞紙板強度，

清潔毛刷掃除紙板表面碎屑，高壓風機吸除紙板表面雜質，提高印刷品質。

4、 左右擋板（電腦觸摸屏控制），后擋箱位置電動調整，前擋板間隙手動同步調 整，側擋板并加裝氣動拍齊裝置，紙板橫向定位更準確。

5、 10.4 寸彩色觸摸屏控制送紙部、印刷部、開槽部、模切部，一次歸零，單儲 存，記憶復位，生產速度 60、80、100、120 定速巡航，紅外線光電計數，預 設訂單加工數量。

6、 主機采用變頻控制，啟動、運轉平穩，可節能 30%。

印刷部：

1、印刷輥、傳動軸均采用優質鋼材，電腦動平衡校正，消除離心力，研磨加工， 鍍硬鉻。

2、印刷輥采用掛版裝置，棘輪固定式卷版軸，全版掛版槽，腳踏開關控制正反轉，裝卸印刷版快速方便。

3、橡膠輥勻墨系統：鋼管表面包裹耐磨橡膠，中高特殊研磨傳墨效果好（選雙刮刀定墨系統，網點印刷效果更佳），每組均裝有電腦缺墨報警系統。

4、著墨網紋輥，江蘇“海力”制造，表面研磨，壓制網紋，鍍硬鉻。（選裝瓷網紋輥、網線 300-600 目任選）

5、印刷相位及軸向調整：相位采用行星齒輪式結構，PLC 觸摸屏控制及電動字式 360 度調整（停機、開機均可調整），相位固定裝置，電磁離合制動，確保機 組移動過程中印刷相位不會變化，印刷輥軸向橫移采用 PLC 觸摸屏及電動數字調 整，調整范圍共±10mm（電腦限位）。

6、定墨間隙、印刷壓輥，導紙輥間隙采用雙級渦輪箱調整，刻度盤顯示數值（0-10mm），調整輕便具有自鎖功能（選裝間隙調整 PLC 電控）。

7、擦版復位功能，電腦記憶印刷位置，擦版后自動復位。

8、網紋輥配合送紙系統，氣壓式升降裝置（送紙時網紋輥按單元順序依次落下，避免印刷版多次蘸墨，停止送紙時，按單元順序依次抬起電腦設時間）。

9、設有缺墨報警裝置，實時監測供墨系統工作狀態。

開槽部：

1、預壓輪，經預壓后的紙板不易破裂。

2、上壓線輪包裹聚氨酯，不會損壞紙板。

3、單軸雙刀開槽，箱高調整采用 PLC及數字式電動調整，觸摸屏控制

4、開槽相位采用 PLC 及電動數字輸入式 360 度調整，相位電機變頻器控制，停機及運行均可調整。（也可選用 PLC 及觸摸屏調整）

5、開槽刀座及壓線輪橫向移動采用同步電動調整。PLC 觸摸屏調整，直接輸入紙箱尺寸，自動調整。

6、壓痕間隙及刀軸間隙調整采用自鎖結構。

7、開槽刀箱高調整有防碰撞保護裝置，不會損壞機器。

8、各開槽刀座橫移有防碰撞保護裝置（電子式）

9、開槽刀寬度 7mm，合金材質，經熱處理，研磨，齒形開槽刀，雙片式修邊刀，刀口鋒利，精度高。

10、可配手提打孔模座。

模切部：

1、膠墊輥：離心澆鑄鋼制筒體，電腦動平衡校正，表面研磨，鍍硬鉻。

2、模切輥：離心澆鑄鋼制筒體，電腦動平衡校正，表面研磨，鍍硬鉻。（選裝：免 版模切開槽鋼制刀模，做常規箱開槽，切角使用，具備箱高同步調整功能）

3、模切輥相位及軸向調整，相位調整采用行星齒輪式結構，PLC 觸摸屏控制及電 動數字式 360 度調整，軸向橫移采用 PLC 觸摸屏及電動數字式調整，調整范圍± 15mm。

4、膠墊輥切消修復機構，膠墊可多次重復使用，可大幅節約使用成本。

5、差速補償裝置，自動調節膠墊輥轉數，使模切的紙箱與刀模形狀完全一致。

6、膠墊輥機械式橫向±40mm 游動裝置，提高模切膠墊的使用壽命。

專業的售后團隊

特別申明：

華力公司擁有自己的加工能力：多臺數控車床、大型加工中心。

擁有自己的檢驗工藝環節：動平衡儀、靜平衡儀、專業質檢工序以及質檢人員6名。

主傳動所有焊接口均為自身加工，負責到人，終身追責。

我公司有專業的設計研發人員，建廠多年來一直研發高速印刷設備，嚴格的生產流程，質量售后保證，專業的售后團隊，解決問題及時。

我公司已于江蘇、安徽、山東臨沂、廣東、河南等多地設有我們的辦事處，售后維修方便。

對此廠家先回饋新老客戶有很大力度的優惠政策，詳情請咨詢我們的客服人員！
