>產品供應>電動工具>測量工具>儀表類>廠家直銷 RLC211J 三相導軌多功能表 質量保證 爆款產品（4）> 電力儀表型號類（3834）> 微機綜合保護裝置型號類（407）> 電動機保護器型號類（184）> 電量變送器型號類（76…
普通會員
產品價格￥1099.00元/臺
產品品牌未填
最小起訂≥100 臺
供貨總量26545 臺
發貨期限自買家付款之日起 5 天內發貨
瀏覽次數370
企業旺鋪http://www.saconsulting.cn/index.php?homepage=18958855272
更新日期2022-09-06 16:34
會員級別：企業會員
已 繳 納：0.00 元保證金
我的勛章：
通過 [誠信檔案]
在線客服：
企業二維碼： 企業名稱加二維碼
聯 系 人：王思盈(先生)
電子郵箱：18958855272@163.com
聯系固話：18958855272
聯系地址：浙江溫州樂清市柳市鎮薛宅村
品牌： |
未填 |
所在地： |
浙江 溫州市 |
起訂： |
≥100 臺 |
供貨總量： |
26545 臺 |
有效期至： |
長期有效 |

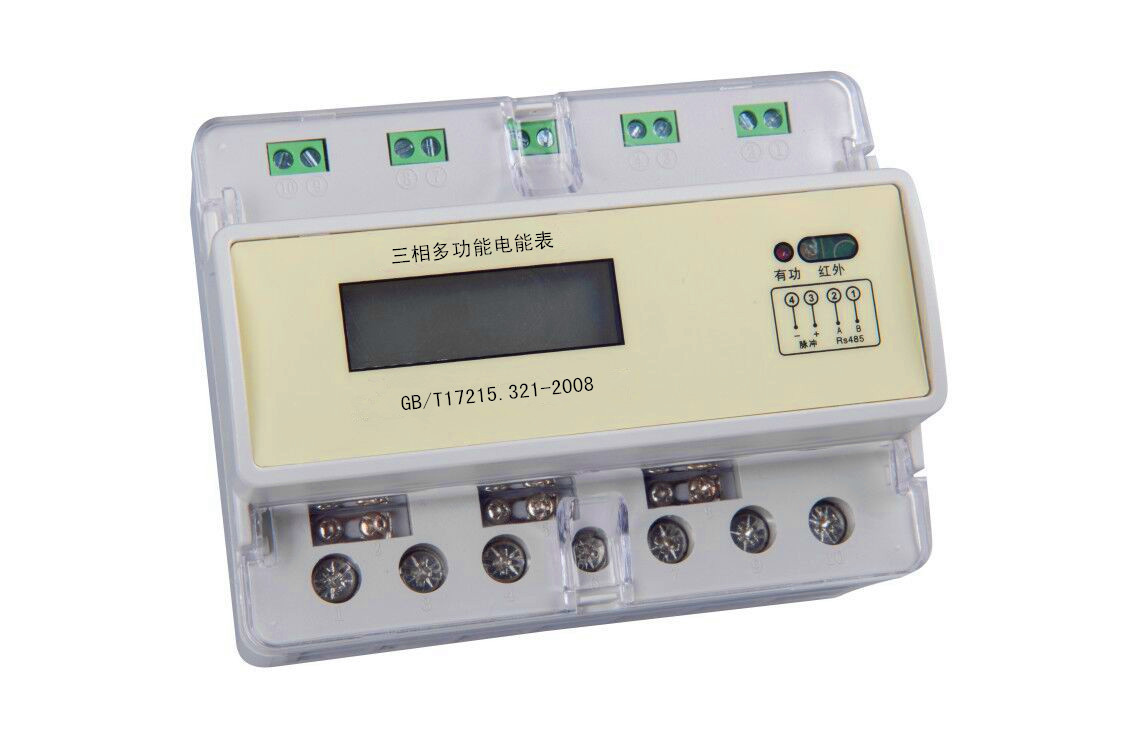

 導軌三相多功能電能表使用說明書 （DL/645-2007和MODBUS-RTU協議）
?1、 概述
導軌三相多功能電能表系我公司采用微電子技術計量電能：采用進口專用大規模集成電路，應用數字采樣處理技術及SMT工藝等先進技術研制開發的新型三項全能電子式電能表。該電能表完全符合GB/T17215.321-2008國家標準和IEC62053-21國際標準中1級0.5S級0.2S級三相有功電能表的相關技術要求；可帶停電顯示，可帶背光源，可顯示總有功電量，總無功電量，電流，電壓，功率，功率因數，復費率分時段計量，反向計量.由6+2位LCD液晶顯示總用電量，具有可靠性好、體積小、重量輕、外表美觀、工藝先進、35mmDIN標準導軌式安裝等特點：并具有良好的抗電磁干擾、低自耗節電、高精度、高過載、高穩定性、防竊電、長壽命。
???????該表適用于計量額定頻率為50Hz或60Hz的三相交流有功電能。供固定安裝在室內使用，適用于環境溫度不超過-25~+55℃，相對濕度不超過95%，且空氣中不含有腐蝕性氣體及避免塵沙、霉菌、鹽霧、凝露、昆蟲等影響。
2、主要規格及技術參數
2.1?電能表規格：
???注：額定電流欄中，括號前的數值為標定電流值Ib，括號內的數值為額定最大電流值Imax。
?
2.2?技術參數
?
2.2.1?誤差限：
帶有平衡負載時電能表的基本誤差限
帶有單相負載時電能表的基本誤差限
?
2.2.2起動
在額定電壓、額定頻率及COSΦ=1的條件下，當電能表負載電流為下表規定值時，電能表能起動并連續計量電能。
?
?
2.2.3?潛動
?當電能表的電流線路中無電流，而加于電壓線路上的電壓為額定值的115%，電能表的測試輸出不應產生多于一個的脈沖。
2.2.4?絕緣性能
?電能表的所有線路對外殼間能經受波形為1.2//50μs，峰值為6KV的脈沖電壓，在不同極性下各連續試驗10次，不出現電弧放電或擊穿現象。電能表的所有線路對表殼或表殼外部可觸及的金屬部位之間能經受頻率為50Hz的實際正弦波形的交流電壓2KV，歷時一分鐘試驗不擊穿。
2.2.5?工作電壓極限：70~130%Ub
2.2.6?功率消耗：≤2W和10VA
2.2.7?電子電能測量：
??????電子電能測量誤差≤±[0.02%E±2×10-（a+1）]。
??（E：每個時段的總記錄讀數；a：總記錄小數值）
??自動區分電力的潮流方向。
??測試正向和方向總功率消耗。
2.2.8 顯示
???LCD顯示
?
2.2.9 數據保存
????????能保存12個月，斷電后，資料保存至少10年。
?
3、安裝與使用
3.1 安裝注意事項與方法
3.1.1 電能表在出廠前經檢驗合格，并加封鉛印，即可安裝使用。對無鉛封或貯存時間過久的電能表應請有關部門重新檢驗后，方可安裝使用。
3.1.2 電能表由原包裝箱中取出時發現內包裝或外殼損傷，不要對該表進行安裝、加電，請與本公司技術服務部門聯系
3.1.3?安裝電能表需有經驗的電工或?qū)I(yè)人員，并確定讀完本手冊。
3.1.4?電能表應安裝在室內通風干燥的地方，采用35mmDIN標準導軌式安裝，安裝電能表的底板應固定在堅固耐火，不易振動的墻上。
3.1.5?在有污穢及可能損壞機構的場所，電能表應安裝在保護柜內。
3.1.6?安裝接線時應按照電能表端鈕蓋上的接線圖或本說明書上的相應接線圖進行接線，最好適應多股銅線引入，避免因接觸不良而引起電能表工作不正?；驘龤?。
3.1.7?電表正確接入電網時，電表的電源指示燈應常亮。
3.2?使用說明
3.2.1?電能表在雷電較多的地區使用時，應采取避雷措施，以避免因雷擊而損壞電能表。
3.2.2?電能表的負載能力在0.05 Ib~1max（直接接入式）或0.02 Ib~1max（經互感器接入式）之間，超過這一負載能力，將會使電能表計量不準或電流線圈發熱而燒毀。
3.2.3?當電能表配用互感器使用時，即經電流互感器接入式的電能表在讀取其電能示數后須乘以互感器倍率，才是實際用電量。
3.2.4?數據顯示：采用7位LCD顯示。
3.2.5?電源指示：屏幕上顯示電壓與用戶接入電表電壓一致時.三相電源正常；當某相電壓缺相時屏幕上會時實顯示電壓。
3.2.6?脈沖指示：有功脈沖指示燈點亮?xí)r表示檢測到電能脈沖（當有采樣信號后，脈沖指示燈點亮約80ms）
3.2.7?無功用電指示：無功指示燈亮?xí)r表示處于無功用電狀態。
3.2.8?數據顯示板格式
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
