五重服務 助力企業生產發展

1、設備免費保修一年、長期維護
2、設備售出后派專人免費上門安裝調試直至通過驗收
3、傳授生產技術及上崗前操作和維護培訓
4、長期提供零配件和免費技術咨詢
5、支持機器設備按客戶要求加工定做

歡迎來廠參觀考察，帶您要生產的樣品哦！以后我們更準確為你配備機器。

請您購買前聯系客服，說明具體機械使用要求！

劉經理：15810718299

注意：所示產品圖片、價格、屬性等僅供參考，以實際定做設備數據為準

?

?

?

?

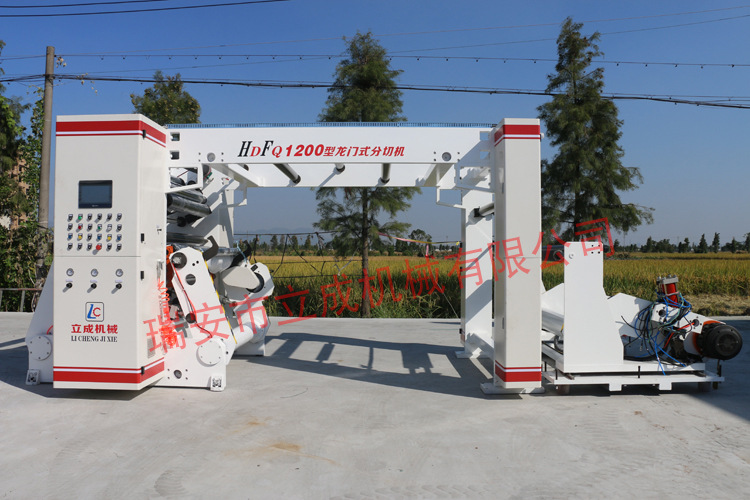

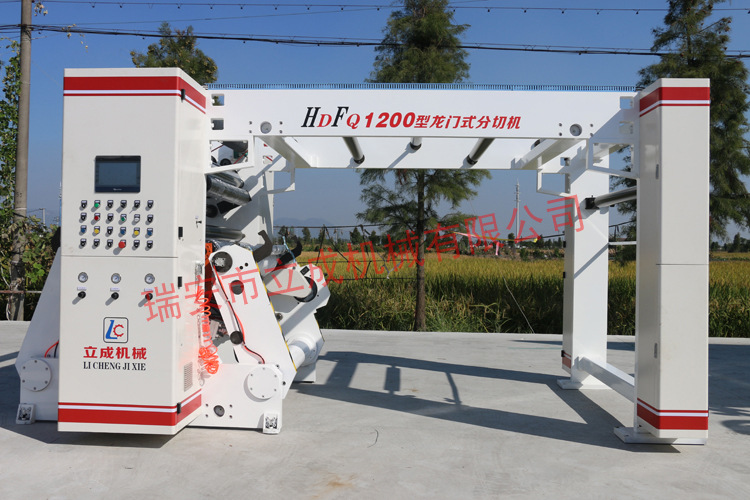

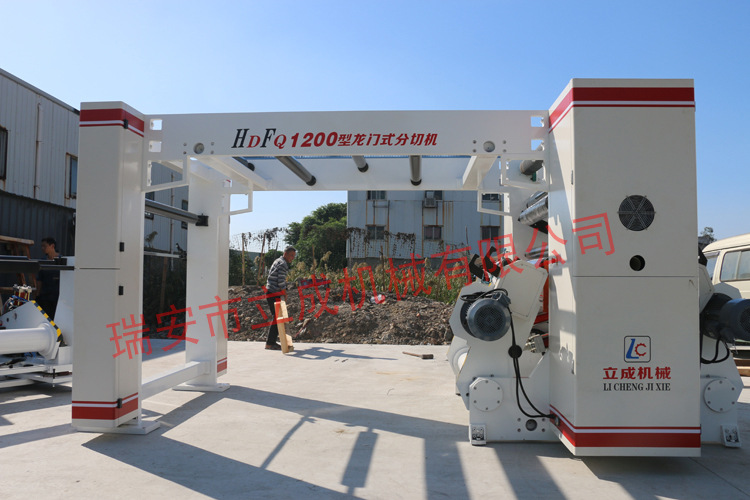

機器實物圖












?

?

一、 參數：
1、 適用材料： 牛皮紙，白卡紙，原漿紙等紙張；PET,PVC,CPP等塑料薄膜
2、 分切寬度： 100-1500mm
3、 有效寬度：500-1500㎜
4、 機械速度：350m/min
5、 分切速度：250m/min(視分切材料而定)
6、 分切對線精度：≤±0.10mm
7、 分切盤紙端面平整度：≤±0.20mm
8、 放卷直徑：≦?1000㎜
9、 放卷鎖緊：無軸液壓自動上料 ?3"、?6"
10、 放卷張力：10-50KG, 320N?M氣摩擦制動器，自動錐度張力控制
11、 收卷直徑：2*?800㎜
12、 收卷鎖緊：?3"氣脹滑差軸
13、 收卷張力：自動錐度張力控制
14、 主電機： 5.5KW三相異步伺服電機
15、 收卷電機：7.5KW*2臺三相異步伺服電機
16、 排費風機: 2.2KW高壓三相交流風機,吸廢方式
17、 整機功率: 18KW
18、 糾偏范圍: 100㎜
19、 外型尺寸: 6800×4200×2200㎜(H)
20、 機器重量: 約5500㎏
21、 工作電源: 380V±10% 50HZ±5%,三相五線制電源。
壓縮空氣：潔凈、>0.6MPA。安裝環境相對濕度: 大60%。
環境溫度: 大40?C。
二、配置：
1) 放卷部分：液壓提升式放卷結構。
1、 有效放卷寬度: 500㎜—1500㎜
2、 放卷直徑：? 1000㎜
3、 放卷鎖緊：? 3"、?6"無軸
4、 大張力：50KG
5、 放卷張力：采用320NM氣摩擦制動器， PLC聯控，具有錐度及動態自動控制。
6、 糾偏系統：采用LPC糾偏系統，傳感器用于邊線檢測，電動執行器驅動。
7、 移動方式：采用直線軸承，平臺移動式。
8、 機械結構：鋼板
9、 裝料鎖緊：氣動
2) 牽引部分：采用氣動壓輥式牽引系統
1、 牽引電機：5.5KW三相異步伺服電機
2、 傳動方式：同步皮帶傳動
3、 壓輥工作方式：氣動壓輥，動靜平衡處理
4、 主牽引輥：采用 ￠200mm采用鍍硬鉻鏡面輥，動靜平衡處理
5、 編碼器計米計速，NEMICON公司
3) 分切部分：采用擺壓式壓刀結構的圓切刀系統
①　上圓刀：￠105mm（也可直刀分切）
②　下圓刀：￠90mm 采用隔片拼刀
③　主動方式：同步皮帶傳動
4) 粘塵裝置
5) 排風系統：采用2.2KW高壓三相風機吸廢方式
6) 收卷系統： 獨立驅動雙軸結構，具有中心表面雙張力方式。
1、 收卷直徑：2× ? 800mm，端面整齊度≤±0.20mm
2、 收卷軸：氣脹式滑差軸? 3" 擺開卸料結構。
3、 大張力：30KG
4、 收卷張力：采用電機扭力控制，具有收卷張力錐度自己控制及運行動態張力控制功能。
5、 收卷動力：采用7.5Kw*2三相異步伺服電機驅動
6、 變頻器7.5KW*2，PLC聯控。
7、 收卷傳動：采用圓弧齒同步皮帶傳動
8、 壓力結構：恒壓方式，精密調壓閥控制。
7) 主控系統：采用PLC以及WEINVIEW人機界面組成的主控單元
8) 低壓電器：正泰電器
9) 氣動元件：亞德克
10) 滾動元件：C3級進口
11) 過渡導輥：?100mm硬鋁合金鋁輥，動、靜平衡處理，HV700型

?

?

? ? ?瑞安市立成機械有限公司（原瑞安市立成機械廠）專業生產各種結構款式的中

高端分切機，復卷機和吸管紙分切機。按照結構有：龍門式分切機，立式分切機，

臥式分切機，表面中心卷取分切機；按照速度有：中速分切機，高速分切機；按照

材料類型有：薄膜分切機，卷筒紙分切機，無紡布分切機，銅鋁箔分切機，皮革分

切機等，專業分切設備的開發、生產、銷售服務于一體的骨干企業。(非標可定做)

企業以科技為依托，以客戶要求為準則，以完備的售后服務為保障，“立成”人憑借

對先進技術的不斷研究應用，使企業得到了長足發展。

自企業創辦以來，我們堅持恪守“用戶至上，嚴把質量，注重品牌，追求好，講究信

譽，超越自我”的信念，不斷完善企業內部和售后服務機制，狠抓企業內部管理，積

極參與市場競爭，不斷引進吸收高新技術，并致力于新產品的開發和研究，生產了

一系列先進的塑料，印刷包裝機械，產品暢銷國內外三十多個省市自治區和及中亞

各國，深受國內外用戶的青睞和好評。

“立成”人本著“質量求生存，信譽求發展”的質量方針，縝密決策，長遠規劃，健全

經營體制，積極接受反饋意見，完善產品和服務，以優良的產品回報全社會。

企業一貫遵循“以誠相待，以信相對，互惠互利，共同發展”的原則，愿與各界人士

建立長期穩定的伙伴關系。

立成機械竭誠與國內外各界朋友攜手合作，共創輝煌!

我們的部分合作客戶排名不分先后，他們都在使用我們的機器。

?
