性能簡介
QBY3氣動隔膜泵是第三代氣動隔膜泵，具有質量可靠使用壽命長、噪音底、震動小、永不死機、做工精細等六大優點，即能抽送流動的液體，又能輸送一些不易流動的介質，具有自吸泵、潛水泵、屏蔽泵、泥漿泵和雜質泵等輸送機械的許多優點。
1、不需灌引水，吸程高達5米，揚程達70米，出口壓力≧7bar
2、流動寬敞，通過性能好，允許通過**顆粒直徑達10毫米。抽送泥漿、雜質時，對泵磨損甚微；
3、揚程、流量可通過氣閥開度實現無級調節(氣壓調節在1-7bar之間)
4、工作環境范圍：5-65℃；輸送介質范圍(-20℃-150℃)
5、該泵無旋轉部件，沒有軸封，隔膜等抽送的介質與泵的運動部件、工件介質完全隔開，所輸送的介質不會向外泄漏。所以抽送有*、易揮發或腐蝕性介質時，不會造成環境污染和危害人身安全；
6、不必用電，在易燃、易爆場所使用安全可靠
7、可以浸沒在介質中工作
8、使用方便、工作可靠、開停只需簡單地打開和關閉氣體閥門，即使由于意外情況而長時間無介質運行或突然停機泵也不會因此而損壞，一旦超負荷，泵會自動地停機，具有自我保護性能，當負荷恢復正常后，又能自動啟動運行；
9、結構簡單、易損件少，該泵結構簡單，安裝、維修方便，泵輸送的介質不會接觸到配氣閥，聯桿等運動部件，不像其他類型的泵因轉子、活塞、齒輪、葉片等部件的磨損而使性能逐步下降；
10、可輸送較粘的液體(粘度在1萬厘泊以下)；
11、本泵無須用油潤滑，即使空轉，對泵也無任何影響，這是該泵一大特點。

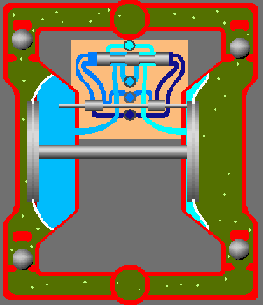

QBY3系列氣動隔膜泵工作原理：
在隔膜泵的兩個對稱工作腔中，各裝有一塊有彈性的隔膜，連桿將兩塊隔膜結成一體，壓縮空氣從泵的進氣接頭進入氣閥室后，推動兩個B工作腔內的隔膜，驅動連桿聯結的隔膜同步運動。與此同時，另一工作腔中的氣體則從其隔膜的背面排出泵外。當活塞達到行程終點，閥機構則自動將壓縮空氣引入另一工作腔，推動隔膜泵從反向運動，這樣就形成了兩個隔膜的同步往復運動。每個工作腔中又設置兩個單向球閥，隔膜的往復運動，造成工作腔內容積的改變，迫使兩個單向球閥交替的開啟和關閉，從而使液體連續的吸入和排出。


隔膜泵是靠壓縮空氣驅動。定向空氣分配閥和導向閥，稱為：“氣室”，都設置在泵的中心部位。介質流動通過兩個匯流管和外隔膜室，稱為“介質室”。通常止回閥(球型或片型)都設置在每個外隔膜室的頂部或底部或共用一匯流管。這兩個外隔膜室靠吸口和出口接頭連接起來，泵是自吸的。

在操作中，空氣分配閥交替控制每隔膜的增壓。在每次沖程后，閥將自動變換位置，使空氣得以切換至另一隔膜室，使兩邊隔膜室形成交替的吸液和壓送沖程，隔膜在平行路徑里移動，空氣閥無油潤滑油需求，這就是**的運行方式；潔凈、干燥的空氣更能提高泵的性能。

介質通過隔膜泵時，止回閥一開一關這使得每個外隔膜室交替地填充和排出，止回閥對壓力差做出反應。球閥止回閥可處理含小顆粒的介質，而片閥止回閥可以處理含接近管徑尺寸大小軟顆粒的介質。當空氣分配閥讓壓縮空氣進入左隔膜室，隔膜受壓往外推出，而形成壓送沖程，在壓送部內的介質即受力離開左面外隔膜室、止回閥、匯流管，而后由泵的出口流出，排出口位置可以是頂部、底部、或側面。當左隔膜室受壓推出時，隔膜連接桿在內部拖動右隔膜向內縮回止回閥充滿流體，在這一循環動作完成后，空氣分配閥將自動地變換位置，使空氣切換至另一隔膜室，反向重復上述循環動作，即兩邊隔膜室將因此呈現交替性的壓送及吸收液動作。

三、主要用途
1、化工業：酸、堿、溶劑、懸浮物、分散體系。
2、石化業：**、稠油、**、泥漿、污泥等。
3、涂料業：樹脂、溶劑、著色劑、油漆等。
4、日化業：洗滌劑、香波、乳液、乳霜、手霜、表面活化劑。
5、水處理：石灰漿、軟性沉淀物、污水、化學品、廢水。
6、采礦業：煤漿、巖漿、砂漿、**漿、潤滑油等。
7、陶瓷業：泥漿、陶漿、石灰漿、陶土漿。
8、食品業：液態半固體、巧克力、鹽水、醋、糖漿、菜油、大豆油、蜂蜜、動物血。
9、飲料業：酵母、糖漿、濃縮物、氣液混合物、葡萄酒、果汁、玉米漿等。
10、醫藥業：溶劑、酸、堿、植物提煉液、軟膏、血漿等各種藥品料液。

11、造紙業：黏合劑、樹脂、油漆、油墨、顏料、雙氧水等。
12、電子業：溶劑、電鍍液、清洗液、**、硝酸、腐蝕性酸、拋光。

13、紡織業：燃料化學品、樹脂、膠等。

14、建筑業：水泥漿、陶瓷瓦黏合劑、巖石漿、天花板面漆等。
15、汽車業：拋光乳劑、油、冷卻劑、汽車底漆、清漆、清潔添加劑、脫脂液、油漆等。
16、家具業：黏結劑、清漆、分散體系、溶劑、色劑、白木膠、環氧樹脂、淀粉黏結劑。
17、冶金、鑄造和染色業：金屬漿、氫氧化合物和碳化物漿、灰塵洗滌劑等。
