>產品供應>電子行業>傳感器>流量傳感器>液體渦輪流量計 精度高 結構簡單 反應靈敏 專測無雜質無腐蝕液體 儀器儀表、電器自動化控制設備技術開發、技術轉讓；儀器儀表、五金電料、電器自動化控制設備批發兼零售；機加工；儀器儀表制…
普通會員
產品價格￥700.00元/件
產品品牌未填
最小起訂≥3 件
供貨總量999 件
發貨期限自買家付款之日起 天內發貨
瀏覽次數315
企業旺鋪http://www.saconsulting.cn/index.php?homepage=18202203699
更新日期2018-08-29 10:56
會員級別：企業會員
已 繳 納：0.00 元保證金
我的勛章：
通過 [誠信檔案]
在線客服：
企業二維碼： 企業名稱加二維碼
聯 系 人：馮雪麗(先生)
電子郵箱：745438136@qq.com
聯系固話：18202203699
聯系地址：中國天津西青區西營門街泰和都市工業園羅浮路1號
品牌： |
未填 |
所在地： |
天津 |
起訂： |
≥3 件 |
供貨總量： |
999 件 |
有效期至： |
長期有效 |
一、概述
LWGY系列渦輪流量傳感器（以下簡稱傳感器）基于力矩平衡原理，屬于速度式流量?jī)x表。傳感器具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點，廣泛用于石油、化工、冶金、供水、造紙等行業，是流量計量和節能的理想儀表。
傳感器與顯示儀表配套使用，適用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質的液體。若與具有特殊功能的顯示儀表配套，還可以進行定量控制、超量報警等。選用本產品的防爆型式(ExmIIT6),可在有爆炸危險的環境中使用。
傳感器適用于在工作溫度下粘度小于5×10-6m2/s的介質，對于粘度大于5×10-6m2/s的液體，要對傳感器進行實液標定后使用。
如用戶需用特殊形式的傳感器，可協商訂貨，需防爆型傳感器時，在訂貨中加以說明。
二、LWGY基本型渦輪流量傳感器
2．1 結構特征與工作原理
2．1．1 結構特征
傳感器為硬質合金軸承止推式，不僅保證精度，耐磨性能提高，而且具有結構簡單、牢固以及拆裝方便等特點。
2．1．2 工作原理
流體流經傳感器殼體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器（由永久磁鋼和線圈組成）的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電脈沖信號，此信號經過放大器的放大整形，形成有一定幅度的連續的矩形脈沖波，可遠傳至顯示儀表，顯示出流體的瞬時流量或總量。在一定的流量范圍內，脈沖頻率f與流經傳感器的流體的瞬時流量Q成正比，流量方程為：
式中：
f —— 脈沖頻率[Hz]
k —— 傳感器的儀表系數[1/m3]，由校驗單給出。若以[1/L]為單位
Q —— 流體的瞬時流量（工作狀態下）[m3/h]
3600 —— 換算系數
每臺傳感器的儀表系數由制造廠填寫在檢定證書中，k值設入配套的顯示儀表中，便可顯示出瞬時流量和累積總量。

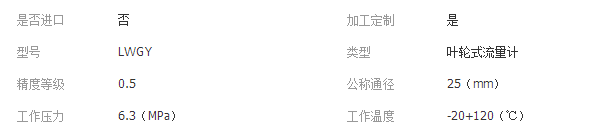

2．2 基本參數與技術性能
(1) 基本參數：見表（一）
表（一）
|
產 品 型 號 與 標 記 |
說 明 |
|||||
|
|
LWGY□ |
□□□ |
□ |
□ |
□ |
|
|
類 型 |
LWGY |
|
|
|
|
基本型，+12V供電，脈沖輸出，高電平≥8V 低電平≤0.8V |
|
LWGYA |
|
|
|
|
4～20mA兩線制電流輸出，遠傳変送型 |
|
|
LWGYB |
|
|
|
|
電池供電現場顯示型 |
|
|
LWGYC |
|
|
|
|
現場顯示/4～20mA 兩線制電流輸出 |
|
|
公 稱 通 徑 |
4 |
|
|
|
4mm，普通渦輪流量范圍0.04～0.25m3/h 寬量程渦輪為0.04～0.4m3/h |
|
|
6 |
|
|
|
6mm，普通渦輪流量范圍0.1～0.6m3/h 寬量程渦輪為0.06～0.6m3/h |
||
|
10 |
|
|
|
10mm，普通渦輪流量范圍0.2～1.2m3/h 寬量程渦輪為0.15～1.5m3/h |
||
|
15 |
|
|
|
15mm，普通渦輪流量范圍0.6～6m3/h 寬量程渦輪為0.4～8m3/h |
||
|
20 |
|
|
|
20mm 普通渦輪流量范圍0.8~8 m3/h |
||
|
25 |
|
|
|
25mm，普通渦輪流量范圍1～10m3/h 寬量程渦輪為0.5～10m3/h |
||
|
40 |
|
|
|
40mm，普通渦輪流量范圍2～20m3/h 寬量程渦輪為1～20m3/h |
||
|
50 |
|
|
|
50mm，普通渦輪流量范圍4～40m3/h |
||
|
80 |
|
|
|
80mm，普通渦輪流量范圍10～100m3/h 寬量程渦輪為5～100m3/h |
||
|
100 |
|
|
|
100mm，普通渦輪流量范圍20～200m3/h 寬量程渦輪為10～200m3/h |
||
|
150 |
|
|
|
150mm，普通渦輪流量范圍30～300m3/h 寬量程渦輪為15～300m3/h |
||
|
200 |
|
|
|
200mm，普通渦輪流量范圍80～800m3/h 寬量程渦輪為40～800m3/h |
||
|
防 爆 |
|
|
|
無標記，為非防爆型 |
||
|
B |
|
|
防爆型 |
|||
|
精度 等級 |
A |
|
精度0.5級 |
|||
|
B |
|
精度0.2級 |
||||
|
渦 輪 類 型 |
A |
寬量程渦輪 |
||||
|
B |
普通渦輪 |
|||||
DN4—DN40口徑的傳感器為螺紋連接，最大工作壓力為6.3Mpa；
DN50—DN200口徑的傳感器為法蘭連接, 最大工作壓力為2.5Mpa；
DN4—DN10口徑的傳感器帶有前后直管段、過濾器。
DN15以上口徑的傳感器我公司可配套前后直管段。
DN25－DN40口徑的傳感器也可制作成法蘭連接，但需在訂貨時說明。
(2) 介質溫度：-20～＋120℃。
(3) 環境溫度：-20～＋55℃。
(4) 供電電源：電壓：12V±10%, 電流：≤10mA。
(5) 輸出電壓幅值：高電平≥8V，低電平≤0.8V。
(6) 傳輸距離：傳感器至顯示儀表的距離可達1000m。
