簡介
萬能角度尺適用于機械加工中的內、外角度測量，可測 0°-320° 外角及 40°-130° 內角。
原理
萬能角度尺的讀數機構是根據游標原理制成的。主尺刻線每格為1°。游標的刻線是取主尺的29°等分為30格，因此游標刻線角格為29°/30，即主尺與游標一格的差值為2'，也就是說萬能角度尺讀數準確度為2'。其讀數方法與游標卡尺完全相同。
使用方法
測量時應先校準零位，萬能角度尺的零位，是當角尺與直尺均裝上，而角尺的底邊及基尺與直尺無間隙接觸，此時主尺與游標的“0”線對準。調整好零位后，通過改變基尺、角尺、直尺的相互位置可測試0－320°范圍內的任意角。
應用萬能角度尺測量工件時，要根據所測角度適當組合量尺，

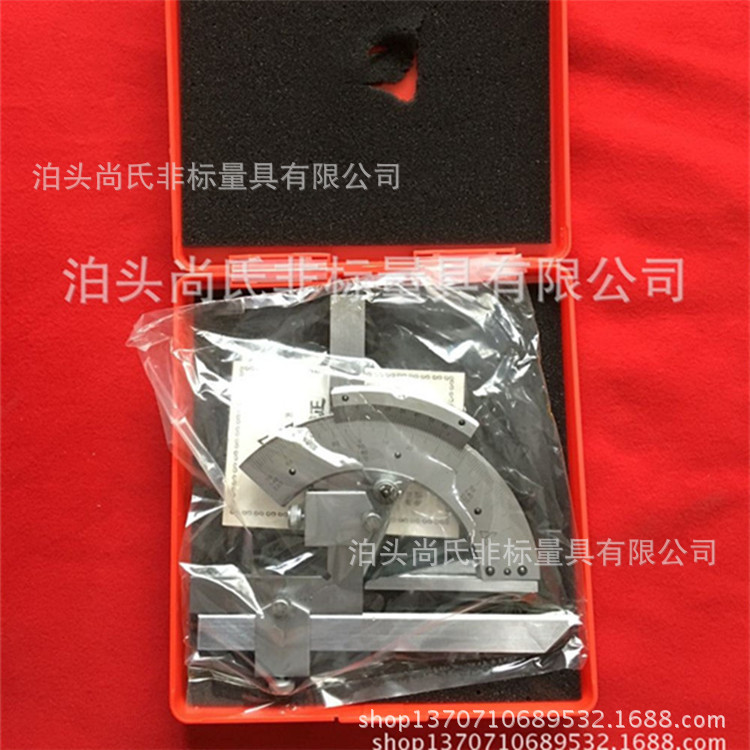

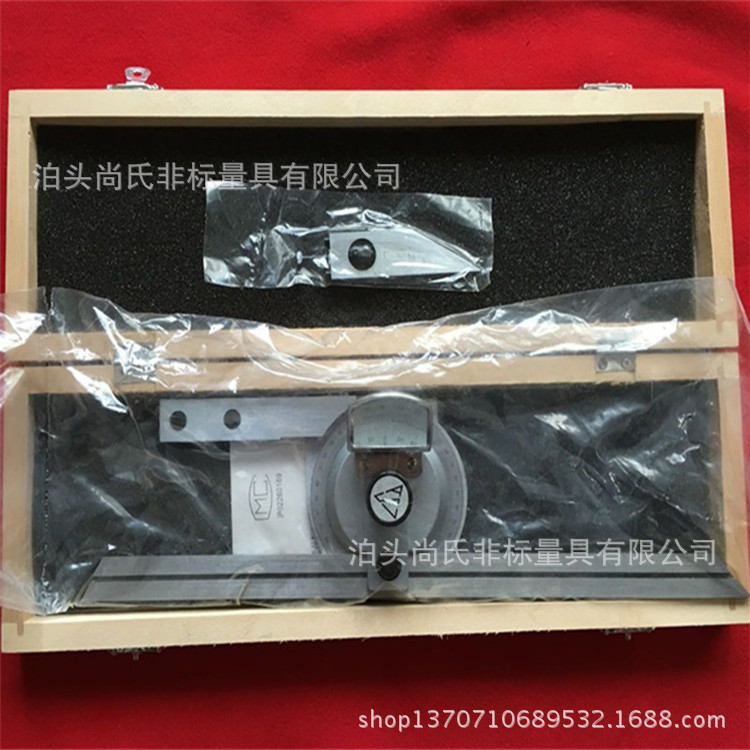

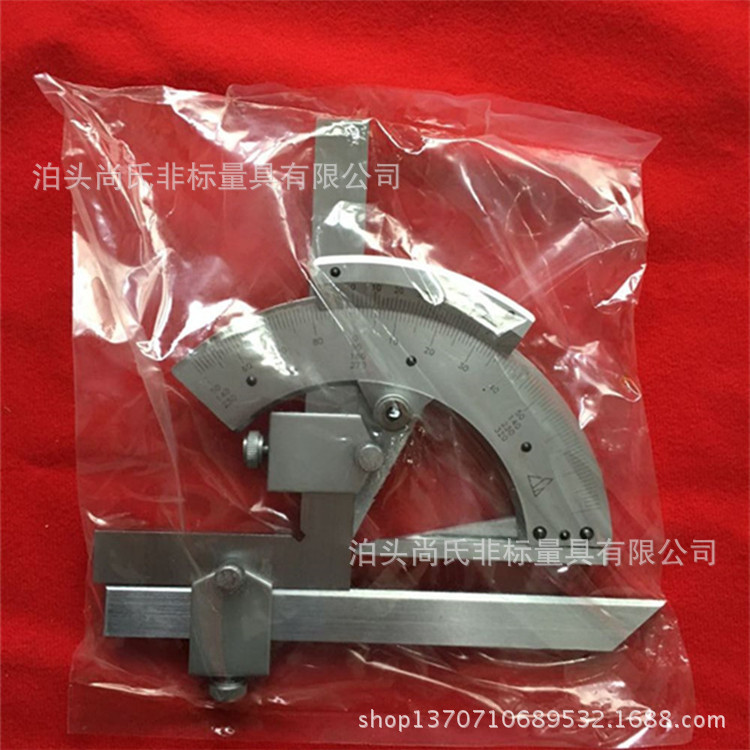

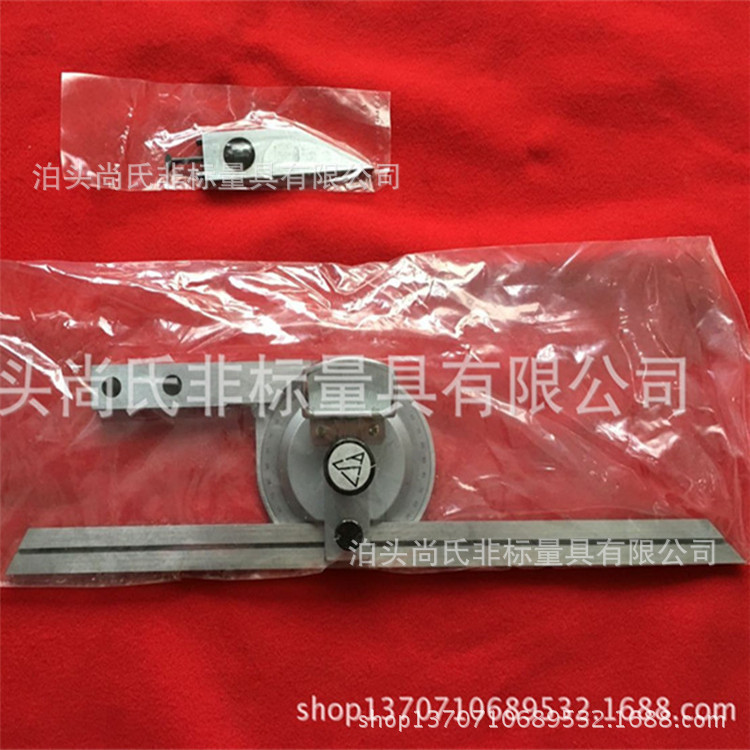

萬能角度尺的結構：它由尺身、90°角尺、游標、制動器、基尺、直尺、卡塊等組成。
萬能角度尺的測量范圍
游標萬能角度尺有Ⅰ型Ⅱ型兩種,其測量范圍分別為0°~320°和0°~360°。
Ⅰ型
Ⅱ型
讀數方法
先讀出游標零線前的角度是幾度，再從游標上讀出角度“分”的數值，兩者相加就是被測零件的角度數值。在萬能角度上，基尺是固定在尺座上的，角尺是用卡塊固定在扇形板上，可移動尺是用卡塊固定在角尺上。若把角尺拆下，也可把直尺固定在扇形板上。由于角尺和直尺可以移動和拆換，使萬能角度尺可以測量0o～320o的任何角度。
角尺和直尺全裝上時，可測量0o～50的外角度 ，僅裝上直尺時，可測量50o～140o的角度，僅裝上角尺時，可測量140o～230的角度，把角尺和直尺全拆下時，可測量230o～320o的角度(即可測量40o～130o的內角度)。
萬能量角尺的尺座上，基本角度的刻線只有0～90o,如果測量的零件角度大于90o，則在讀數時，應加上一個基數（90o；180o；270o；）。當零件角度為：>90o～180o，被測角度=90o+量角尺讀數，>180o～270o，被測角度=180o+量角尺讀數，>270o～320o被測角度=270o+量角尺讀數。
用萬能角度尺測量零件角度時，應使基尺與零件角度的母線方向一致，且零件應與量角尺的兩個測量面的全長上接觸良好，以免產生測量誤差。、
