| 往復單元 |
活塞泵
|
品牌 |
賽思特
|
型號 |
STA系統
|
| 材質 |
鋁合金
|
驅動方式 |
氣動
|
性能 |
防爆
|
| 用途 |
增壓泵
|
輸送介質 |
氮?dú)?、氧氣、二氧化碳、氫氣、氦氣?/div>
|
葉輪數目 |
單級
|
| 泵軸位置 |
臥式
|
葉輪結構 |
半開式葉輪
|
葉輪吸入方式 |
單吸式
|
氣驅氣體增壓泵：主要應用于氮?dú)?、氧氣、氫氣、空氣、氦氣等氣體增壓、充氮裝置、氣密性試驗等場合。
STA系列單級氣體增壓泵
STA系列氣體增壓泵采用單氣控非平衡氣體分配閥來實現泵的往復運動，全部采用鋁合金及不銹鋼制造，全部密封件均為進口優質產品，最大設計驅動氣壓均為10bar,為了保證泵的壽命,建議驅動氣壓≤8bar。
該系列泵的驅動活塞直徑為160mm，為單作用泵，所有單作用泵泵頭均帶有排氣冷卻。
|
型號
|
增壓比
|
最小氣體
入口壓力PA
|
最大氣體
入口壓力PA
|
最大氣體出口壓力PB
|
氣體出口
壓力計算公式PB=
|
接口尺寸
|
最大流量LN/min
(PL=6bar)
|
|||||
|
bar
|
psi
|
bar
|
psi
|
bar
|
psi
|
驅動口
|
入口
|
出口
|
||||
|
STA02
|
2:1
|
1.7
|
24.65
|
16
|
232
|
16
|
232
|
2 PL
|
G1/2
|
ZG1/2
|
ZG1/2
|
960(PA=6(bar)
|
|
STA05
|
5:1
|
3.5
|
50.75
|
40
|
580
|
40
|
580
|
5PL
|
G1/2
|
ZG1/2
|
ZG1/2
|
360(PA=6bar)
|
|
STA10
|
10:1
|
5.5
|
79.75
|
80
|
1160
|
80
|
1160
|
10PL
|
G1/2
|
NPT3/8
|
NPT3/8
|
196(PA=20bar)
|
|
STA25
|
25:1
|
10
|
145
|
200
|
2900
|
200
|
2900
|
25PL
|
G1/2
|
NPT1/4
|
NPT1/4
|
81(PA=20 bar)
|
|
STA40
|
40:1
|
15
|
217.5
|
320
|
4640
|
320
|
4640
|
40PL
|
G1/2
|
NPT1/4
|
NPT1/4
|
49(PA=20 bar)
|
|
STA60
|
60:1
|
25
|
362.5
|
480
|
6960
|
480
|
6960
|
60PL
|
G1/2
|
NPT1/4
|
NPT1/4
|
61(PA=40bar)
|
|
STA100
|
100:1
|
35
|
507.5
|
800
|
11600
|
800
|
11600
|
100PL
|
G1/2
|
NPT1/4
|
M14×1.5
|
39(PA=20 bar)
|
增壓泵尺寸圖：

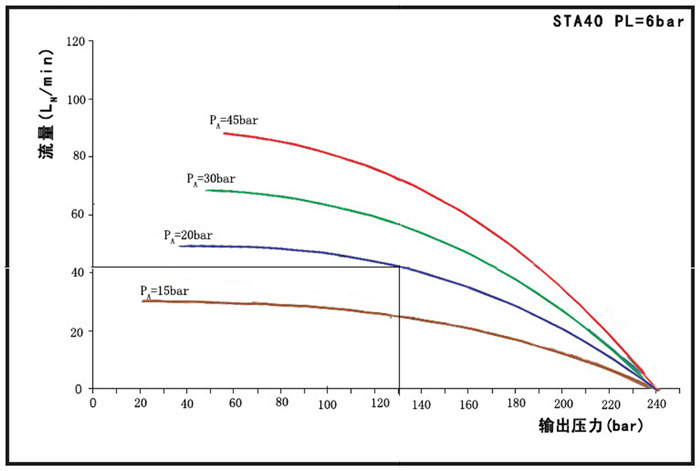

流量曲線圖：
典型應用

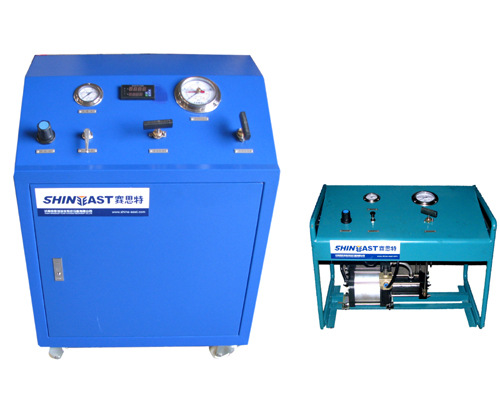

氣體增壓系統是根據客戶的實際需要，將氣體增壓泵及各部件裝配在管式框架內或封閉箱體內，結構緊湊，使用方便。壓力表、閥門、壓力調節器等均為面板安裝。通過設定氣壓調節器可調節輸出壓力。到達設定壓力時泵自動停止，壓力下降時恢復工作。
3－8b ar普通潔凈壓縮空氣驅動，輸出氣體最高工作壓力可達80MPa,如果需更高壓力可選用雙驅動頭增壓產品。
氣體增壓系統典型應用：
◎航空航天附件維修后的靜態、動態測試
◎安全閥門校定
◎閥門及井口裝置水中冒泡試驗
◎汽車制動系統測試
◎通信電纜充氣設備
◎飛機輪胎和液壓蓄能器充氮?dú)?/span>
◎輔助注塑中高壓氮?dú)獬錃?/span>
◎高壓氣體系統和儀器的測試。
◎去礦化作用，如反滲透作用及脫鹽作用
◎提供壓力以測驗或校準天然氣元件
◎記錄井下流體深度聲波設備的動力
◎高壓氣體流形態研究。
