產品名稱：撥碼開關(指撥開關)

英文 ：IC Type Dip Switch

型號：DSIC04LSGET     類型：貼片 S型 引腳

位數：04 P             腳距：2.54mm(0.1 icch)

產品優點：耐高溫、環保（RoHS）、標準鍍金、防水、高壽命、高品質









★產品結構尺寸圖紙




















★產品參數、性能、材質、包裝方式



DSIC 2.54系列



產品特點：2.54mm腳距（0.1英寸腳距）；直插式 （DIP）/貼片式（SMT） 撥碼開關；標準鍍金接點； 貼附耐電高溫薄 膜；可耐高溫的塑料本體設計。



產品種類：1、2、3、4、5、6、7、8、9、10、12位



產品型號說明：例：DSIC04LSGET

IC ：   表示 2.54mm腳距

04 ：   表示 4位（ 4P）

L  ：   表示 高推（白色推扭高出本體）；

             (S表示底推，T表示底推貼膠)

S  ：   表示 貼片S形腳 (插件 H形 ）

GE ：   表示 鍍金

T  ：   表示 包裝方式為 IC管裝 （R為卷裝）



產品性能：

1.額定電流：切換電流25mA,24VDC,不切換電流100mA,24VDC。

2.接觸阻抗：初始值 50 毫歐,壽測后 100 毫歐。

3.絕緣阻抗：100M Min at 500VDC。

4.耐壓值：在排腳之間輸入ac 500v（50~60赫茲）電 壓，一分鐘感應電流為2m(A)。

5.操作力度：最大1000gf。

6.壽命測試：3000cycles。

材質：

1.上蓋與本體：工程塑料符合UL94V-0防火等級的高溫材質，（PPS）黑色。

2.推鈕：工程塑料符合UL94V-0防火等級的高溫材質，（PA46）  白色。

3.固定觸點與可動觸點：銅合金鍍金；引腳：銅合金鍍金。



焊接方式：

1.手焊：攝氏350度以上不超過三秒鐘或攝氏270度以內不超過5秒鐘。

2.回流焊：攝氏260度±5度10秒以內，請于焊接和清洗時將推鈕設在“OFF”的位置。


包裝方式：IC管裝或卷裝

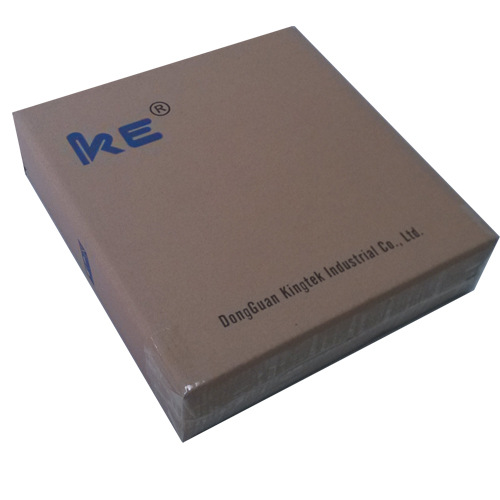

包裝外盒





  ★收貨注意事項：

     驗貨簽收：當快遞公司派件員將包裹送到您地址收到貨物后，請先驗貨再簽收，貨物損壞，請拒收！當面退給快遞員！驗貨時請一定親自打開包裹查看，檢查是否貨物正確，數量無誤，如有不符請當著快遞員面聯系我們。

  驗貨環節必不可少，如有問題可以拒收（非常重要），請一定看完以下流程：
   1、拿到貨物后可以先要求先驗貨再簽收。，除非賣家或寄件人寄件是在快遞單上寫有不可拆包驗貨 （一般快遞單印有：不可開箱驗貨，可驗貨不可拆內包裝，可拆內包裝不可試用，可開箱驗貨和試用）很多人不知道 這個 ，所以大部分快遞員不會同意，因?yàn)榕履?yàn)貨延誤其派送其他貨物時間 （應為快遞員主要靠，這派件票數和 收攬快遞拿工資?。?、如果以上無法進行，那么您可以先正常簽收，簽字后單子拿在手里（非常關鍵）暫時不給快遞員，然后要求他將商品給您驗貨。這個時候因?yàn)槟呀?jīng)簽收了，所以快遞員沒有理由不讓您驗貨。
   3、如果驗貨后沒問題，可以把單子交給快遞員，交易成功！
   4、檢查后若是發現有問題，請用筆劃掉簽名，并打電話告訴我們，然后將商品封好，交給快遞員處理。
   5、如果快遞員要您證明下商品不是他拆的包，請幫助下快遞員，畢竟他只是負責送貨的，商品運輸過程中出的問題，也不要為難快遞員。
   6、請您務必注意物流運輸過程中可能出現的問題：外包裝完整不代表里面的貨物完整，不代表里面的貨物沒有被踩踏和擠壓而破壞，外包裝完整同樣不代表就是我們發貨時候的原包裝，不代表沒有被拆過重新包裝。所以務必當面檢查，明確責任，按照郵政法規定，收件人簽收后相應責任就移交到收件人身上，快遞人員走后再出現問題按照郵政法規定，物流公司有權不負責任，不進行賠償。所以為了維護您的正當權益請當面簽收保留證據，這樣好明確責任方便解決。
    最后向大家說下快遞公司小件員無任何資格將您的快遞放置小區保安室或某些地方，讓您自取，除非事先電話聯系您經過您的允許，如果未經允許包裹或信件出現異?；騺G失，后果應該由快遞公司承擔！
收件人只要在家快遞員應該送貨到門（有些小件員不想上樓強硬要求收件人下樓收取或者變相收取什么所謂的服務費）還有貨到付款物品拒收，您不要給小件員郵寄費！



★退換貨服務：



    退換貨服務，在您收到貨品7天之內，您可以退換貨或者置換其它型號撥碼開關。



 注意事項:



（一）一個訂單只享受一次退換貨服務，訂制品不退換，為減少資源浪費，因此請慎重對待退換貨。



（二）如果非質量問題的情況下的退換貨，來回的運費需客戶自理。



（三）請客戶妥善保管隨附商品的發貨單及購買憑證、附件、贈品及包裝物，如有遺失將不予以辦理退換貨。



（四）退換貨需先行將貨物寄回，在收到退換貨包裹后由本網站售后服務部進行質量檢驗，檢驗確認后通過第三方的形式即退回商品金額（兩個工作日內）或配送更換后的商品。



（五）退款方式



直接劃帳至您的支付寶帳號或銀行帳號（需您提供您本人的銀行卡號、開戶行名稱及開戶人姓名）。



（六）有關退換貨過程中涉及的運送費用：



1.購買商品7天內，由于顧客自身原因退換等值或超值的商品時，退換貨物時所產生的來回運費均由客戶承擔。



2.購買商品7天內，由于商品的質量問題退換貨時，寄回商品墊付的運費將由本商城承擔(按快遞或包裹單上實際的配送金額計算)。



3.我們無法處理未經客服確認退回的商品，商品將通過普通郵寄形式寄回；我們將不承擔因退回商品而產生的費用。







★售后服務：



為創造名牌， 提高企業知名度， 樹立企業形象， 我公司本著 “一切追求高質量，用戶滿意為宗旨”的精神，以優質的產品、貼心的服務為理念，并公開、負責地向您鄭重承諾：

一、產品質量承諾：
1、 產品的制造和檢測均有質量記錄和檢測資料。
2、 對產品性能的檢測，確認合格后再裝箱發貨。

二、交貨期承諾：
1、產品交貨期：盡量按用戶要求，若有特殊要求，需提前完工的，我公司可特別組織生產、安裝，力爭滿足用戶需求。

三、用戶對我公司產品提出質量異議，公司保證在接到用戶提出異議后24小時內作出處理意見。若需現場解決的，保證派出專業技術服務人員解決問題。對每件用戶反饋的產品質量問題及處理結果我公司將予以存檔并做出8D報告。







DSIC系列其它產品

高推貼片（1、2、3、4、5、6、7、8、9、10、12P）





高推插件(1、2、3、4、5、6、7、8、9、10、12P)





貼膠貼片（2、4、6、8、10現貨；其它位數訂貨7-15交貨）


插件貼膠
