藍深A(yù)S75-4CB污水泵配耦合裝置
南京藍深集團AS75潛污泵價格
出水口徑：150mm
配YCW型水下密封電纜10米
木箱包裝
使用電壓：380V

藍深潛水泵性能

A.性能要求：

潛污泵將適合于長期潛入水下安全，可靠地運行；單級、單吸、離心式；

在額定流量、額定揚程的工況下，效率應為最高，在額定流量的80％~120％工況下，效率下降不應超過5％，在不超過額定流量的120％工況下，電機不超功率。

在輸送液體的密度達到1.05×10³kg/m3時，電機不超功率。

潛水泵能沿導桿上下移動，升降自如，并可進行水平和垂直方向的調整，并設有安全制動裝置。

B.泵的設計及結構：

潛水電機與水泵一體，泵與電機共軸，立式安裝；

輸送介質不通過電機部分，直接從泵出口排出；

潛水電機的定額是以連續工作制（S1）為基準的連續定額；

電機的定子繞組應能承受歷時1min的1760V耐電壓試驗；

電機組裝后內腔應能承受壓力不小于0.2Mpa，歷時5min的氣壓試驗而無泄露現象；

在規定條件下潛水泵的首次故障前平均運行時間不小于3000小時；

潛水泵可有過熱或過電流保護裝置，可有密封泄露保護裝置；

潛水泵有可靠的接地裝置，引出電纜的接地線上應有明顯的接地標示，并應保證接地標示在使用期間不易磨滅。

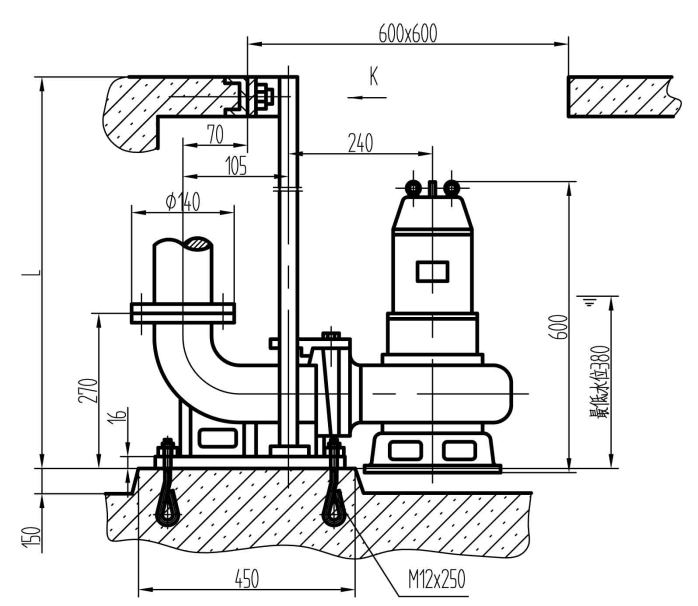

每一臺泵可配有固定在池底的著脫，泵能順利地沿導軌自由滑動，并通過引導板等部件自動與著脫裝置耦合，耦合牢固可靠。

泵殼與著脫裝置間必須采用橡膠環密封，以保證無泄漏，保持高效率，同時降低振動和噪聲；

潛水泵的引出電纜采用YZW和YCW型橡套電纜或性能相同的電纜；

C.泵體：

泵體應設計成蝸殼式，其強度和剛度應能滿足大于額定壓力1.5倍的水壓靜壓試驗，并能長期承受泵工作時所產生的沖擊、振動等，而不產生有害的變形；

泵體上應在容易看到的位置設有轉向標志。

泵體材質為HT200，符合GB9439-2010的要求，表面光潔無粘砂、尖角、冷隔、氣孔、砂眼等缺陷；

   D.葉輪：

葉輪設計成無堵塞式，以便固體顆粒能最大限度地通過；

葉輪經過靜平衡試驗；

葉輪材質為QT400-18，符合GB1348-2009的要求，過流表面光潔無粘砂、尖角、冷隔、氣孔、砂眼等缺陷；

葉輪與泵體之間應設有可更換的密封環，并留有適當?shù)拈g隙，以減少泵的容積損失；

輪轂應設計有足夠的尺寸，以保證有足夠的強度來傳遞動力；

E.主軸：材質選用2Cr13（3Cr13）經調質處理，應有效地、可靠地傳遞動力。主軸與葉輪用鍵連接，以傳遞動力。主軸與葉輪用葉輪螺母鎖緊并有止退墊片，可防止水泵倒轉，而造成葉輪松脫。

F.密封環：材質鑄造青銅，可防止因銹蝕而與葉輪咬死。設有密封環可最大限度地減少內部泄露，提高水泵的效率。

G. 機械密封

采用兩個上下雙重獨立的高質量機械密封系統，可以順時針或逆時針轉動，而不會帶來不良后果。機械密封的動環和靜環不可采用同種材料，應有適當?shù)挠捕炔?，均采用碳化鎢（動環）/碳化鎢（靜環），介質酸堿度范圍PH6-10。機械密封應該是免維護的，潤滑與被輸送液體相隔開，應能抵抗熱沖擊，制造廠應保證機械密封的使用壽命不低于25,000小時。

H.耐磨環污水泵在蝸殼和葉輪間應有效密封，必須安裝耐磨環，耐磨環是由安裝在蝸殼進口處的靜止環和安裝在葉輪口上的旋轉環組成。必須將耐磨環可靠地固定在葉輪和泵殼上，在正常運行條件下或逆向運轉時都不會發生松動。耐磨環緊固方式應考慮到拆卸方便。

I.電機

電機為感應式鼠籠電機，絕緣等級為H級。

電機應采用專為潛水泵設計并能連續泵送溫度最高為40℃的介質。為監視每相繞組上的溫度，在定子繞組線圈中應裝有熱敏開關，熱敏開關應與外部電機過載保護相連接并接到控制柜。

電機和水泵均應由同一制造商制造。組合服務因子（電壓、頻率、重力因素）應達到最小值為1.15，電機電壓的誤差應為10%，電機設計在最高40℃環境下工作，并且定子繞組的平均溫升不超過80℃，應提供一份能顯示轉矩，電流，功率因素，輸入輸出功率和效率的性能表。該性能表還應包括啟動和零負荷特性的數據。

南京藍深潛污泵提供電機的每個保護傳感器的信號規格，保證信號能傳送到PLC。

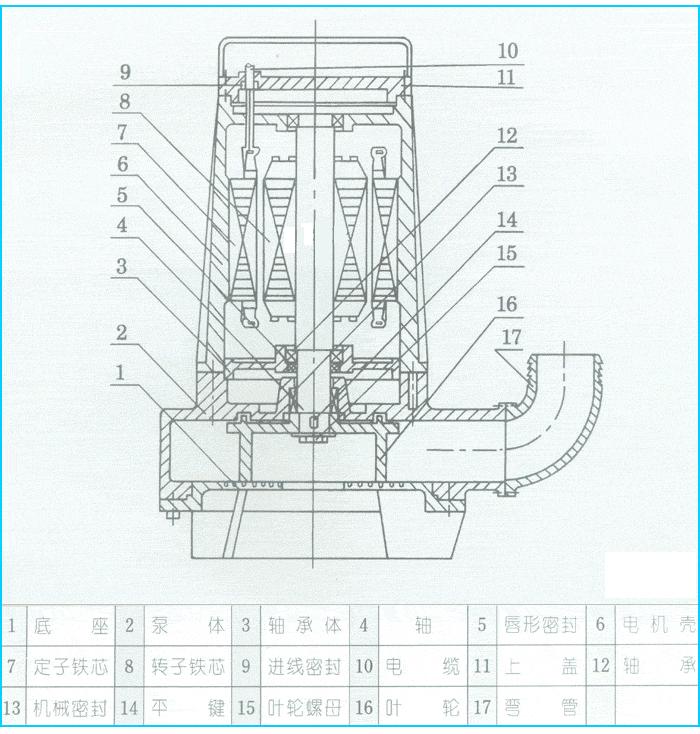

藍深集團潛污泵主要零部件材質

潛污泵主要零件材質及要求：

泵體 HT200（GB9439-2010）

葉輪QT400-18（GB1348-2009）

葉輪密封環ZQSn10-1（GB1176-2013）

軸承體  HT200（GB9439-2010）

主軸 2Cr13或3Cr13（GB1220-2007）

導軌304（GB/T3280-2015）

   藍深集團潛污泵配套設備控制柜及現場就地按鈕箱（一控一）。


   不銹鋼現場控制柜內留與PLC系統連接的接線端子并標識清楚，提供完成的控制圖紙并能實現PLC的自動控制。


         配自耦裝置、導桿和吊鏈?zhǔn)褂?nbsp;
        質保一年
         含稅運
