首頁 > 供應產品 > MA系列不銹鋼迷你缸16X50 20x50 25X50 32X50-S

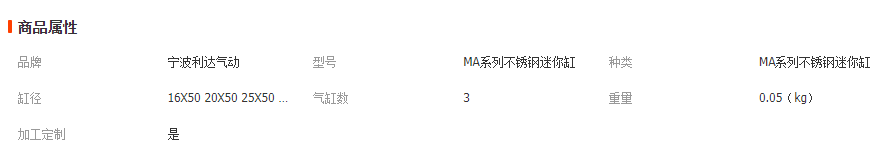

MA系列不銹鋼迷你缸16X50 20x50 25X50 32X50-S
點擊圖片查看原圖
產品： 瀏覽次數：382MA系列不銹鋼迷你缸16X50 20x50 25X50 32X50-S
單價： 20.00元/個
最小起訂量： 100 個
供貨總量： 1000 個
發貨期限： 自買家付款之日起 7 天內發貨
有效期至： 長期有效
最后更新： 2023-02-07 12:47
  詢價
詳細信息

MA系列不銹鋼迷你缸




訂購代碼




MA C U 25X 50 -25 -S -LB
| | | | | | | |
型號
MA：復動型
MSA：單動
MAD：雙軸復動型
MAJ：雙軸可調型		 代號
空白：墊緩沖
C：氣緩沖		 后蓋型式
空白：擺尾型
U：平尾型
CM：圓尾型		 缸徑 行程 MAJ：可調行程 磁環代號
空白：不附磁環
S：附磁環		 固定形式
空白：基本型
LB：前后固定型
FA：前蓋固定型
SDB：后蓋搖擺式




規格




內徑 16 20 25 32 40
動作方式 復動型
工作介質 空氣
固定形式 基本型/基本型 、FA 型號 、LB 型號、SDB 型號
使用壓力范圍 1-9Kgf/cm2
保證耐壓力 13.5Kgf/cm2
使用溫度范圍 0-70℃
使用速度范圍 50-800mm/s
緩沖行程 緩沖墊片
接管口徑 M5×0.8 G1/8




氣缸理論出力表




氣缸內徑 16 20
動作方式 單動型 復動型 單動型 復動型
押側 拉側 押側 拉側
受壓面積(cm2) 2.01 2.01 1.81 3.14 3.14 2.64
空氣 壓力 (Kgf/cm2) 1 - 2.01 1.81 - 3.14 2.64
2 - 4.02 3.62 1.57 6.28 5.28
3 2.01 6.03 5.43 4.71 9.42 7.92
4 4.02 8.04 7.24 7.85 12.56 10.56
5 6.03 10.05 9.05 10.99 15.70 13.20
6 8.04 12.06 10.86 14.13 18.84 15.84
7 10.04 14.07 12.67 17.27 21.98 18.48
8 - - - 20.41 25.12 21.12
9 - - - 23.55 28.26 23.76




氣缸內徑 25 32 40
動作方式 單動型 復動型 單動型 復動型 單動型 復動型
押側 拉側 押側 拉側 押側 拉側
受壓面積(cm2) 4.9 4.9 4.12 8.04 8.04 6.9 12.56 12.56 10.55
空氣 壓力 (Kgf/cm2) 1 - 4.9 4.12 - 8.04 6.9 - 12.56 10.55
2 2.45 9.80 8.24 4.02 16.08 13.80 6.28 25.12 21.10
3 7.35 14.70 12.36 12.06 24.12 20.70 18.84 37.68 31.65
4 12.25 19.60 16.48 20.10 32.16 27.16 31.40 50.24 42.20
5 17.15 24.50 20.60 28.14 40.20 34.50 43.96 62.80 52.75
6 22.05 29.40 24.72 36.18 48.24 41.40 56.52 75.36 63.30
7 26.95 34.30 28.84 44.22 56.28 48.30 69.08 87.92 73.85
8 31.85 39.20 32.96 52.26 64.32 55.20 81.64 100.48 84.40
9 36.75 44.10 37.08 60.30 72.36 62.10 94.20 113.04 94.95




行程




內徑 標準行程 最大行程 容許行程
16 25 50 75 100 125 150 175 200 300 500
20 25 50 75 100 125 150 175 200 250 300 500 650
25 25 50 75 100 125 150 175 200 250 300 350 400 450 500 500 650
32 25 50 75 100 125 150 175 200 250 300 350 400 450 500 500 650
40 25 50 75 100 125 150 175 200 250 300 350 400 450 500 500 650




尺寸表









尺寸表




內徑 A A1 A2 A3 B C D E F G H I J K
16 114 98 136 135 38 60 16 22 16 10 16 10 5 M6×1
20 137 116 156 153 40 76 21 28 12 16 20 12 6 M8×1.25
25 141 120 164 161 44 76 21 30 14 16 22 17 6 M10×1.25
32 147 120 164 161 44 76 27 30 14 16 22 17 6 M10×1.25
40 149 122 168 164 46 76 27 32 14 16.7 24 17 7 M12×1.25




內徑 L M P Q R S U V W X AR AX AY
16 M16×1.5 14 6 12 14 9 21 6 5 M5 6 25 22
20 M22×1.5 10 8 16 19 12 27 8 6 G1/8 7 33 29
25 M22×1.5 12 8 16 19 12 30 10 8 G1/8 7 33 29
32 M24×2.0 12 10 16 25 15 35 12 10 G1/8 8 37 32
40 M30×2.0 12 12 20 25 15 41.8 16 14 G1/8 9 47 41




外型尺寸









尺寸表




內徑 A A1 B C D E F G H I J K
0-50 51-100 0-50 51-100 0-50 51-100
16 114 139 98 123 38 60 85 16 22 16 10 16 10 5 M6×1
20 137 162 116 141 40 76 101 21 28 12 16 20 12 6 M8×1.25
25 141 166 120 145 44 76 101 21 30 14 16 22 17 6 M10×1.25
32 147 172 120 145 44 76 101 27 30 14 16 22 17 6 M10×1.25
40 149 174 122 147 46 76 101 27 32 14 16.7 24 17 7 M12×1.25




內徑 L M P Q R S U V W X AR AX AY
16 M16×1.5 14 6 12 14 9 21 6 5 M5 6 25 22
20 M22×1.5 10 8 16 19 12 27 8 6 G1/8 7 33 29
25 M22×1.5 12 8 16 19 12 30 10 8 G1/8 7 33 29
32 M24×2.0 12 10 16 25 15 35 12 10 G1/8 8 37 32
40 M30×2.0 12 12 20 25 15 41.8 16 14 G1/8 9 47 41
注：詳細內容可在下載中心下載
