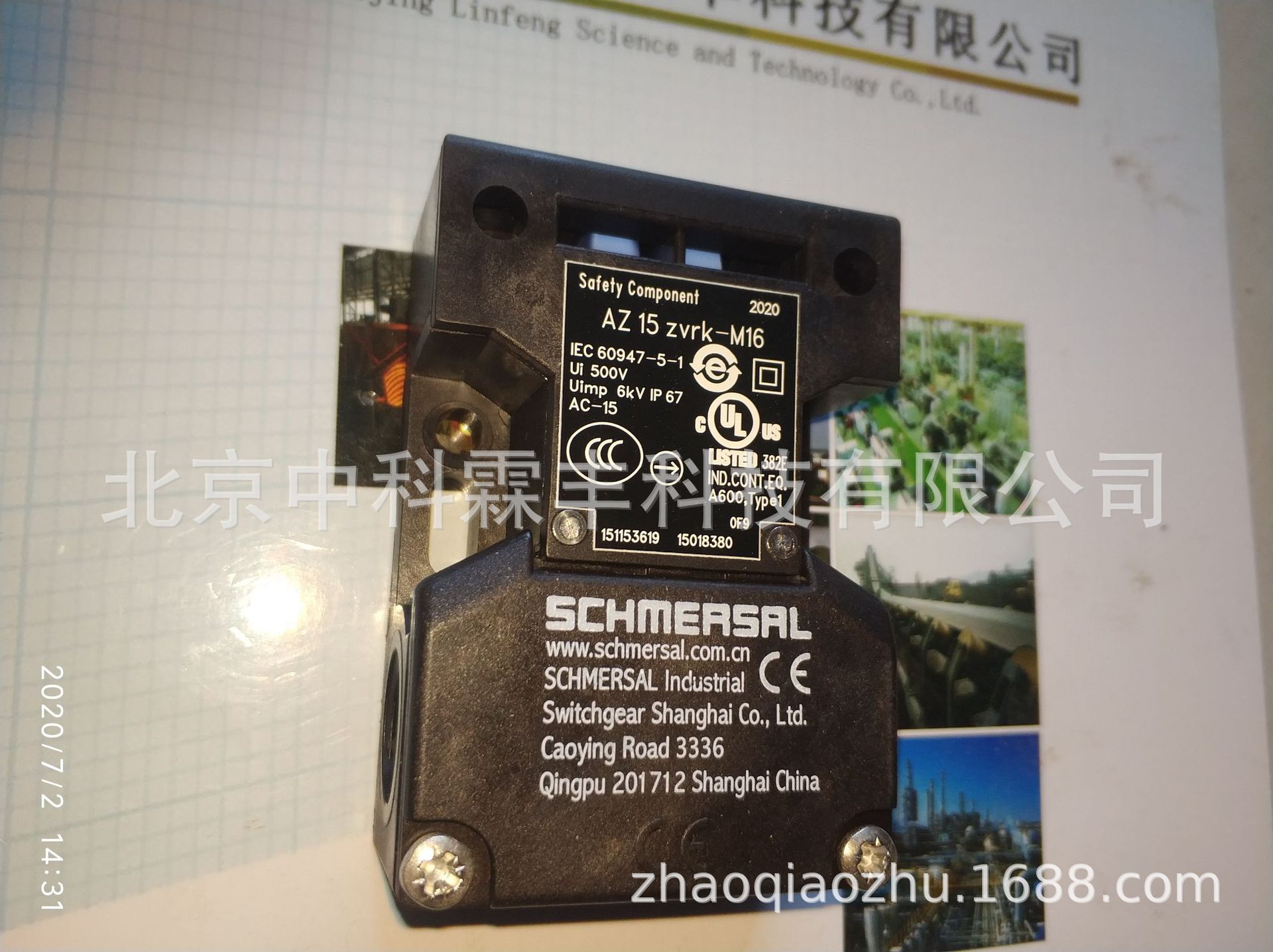

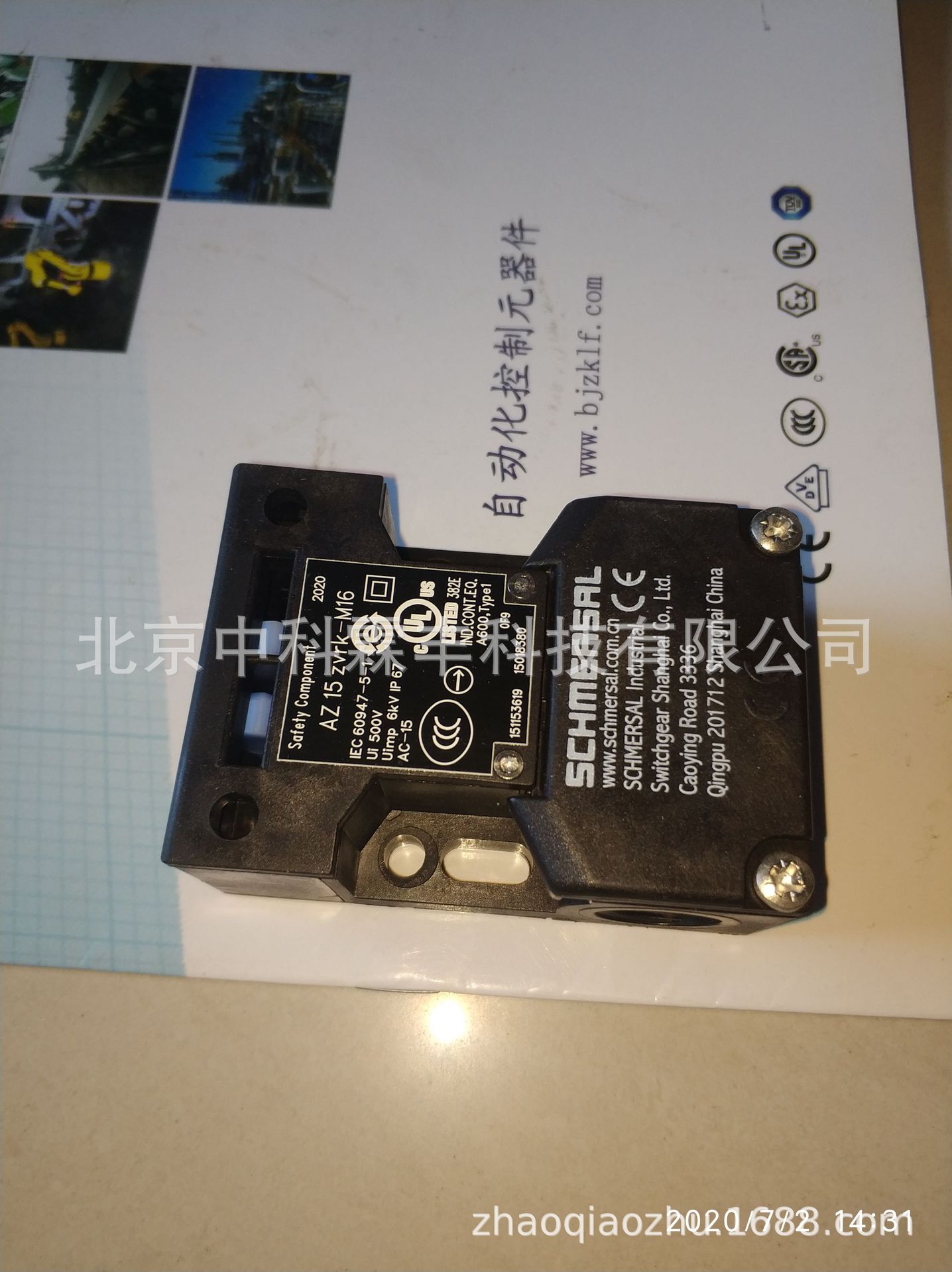

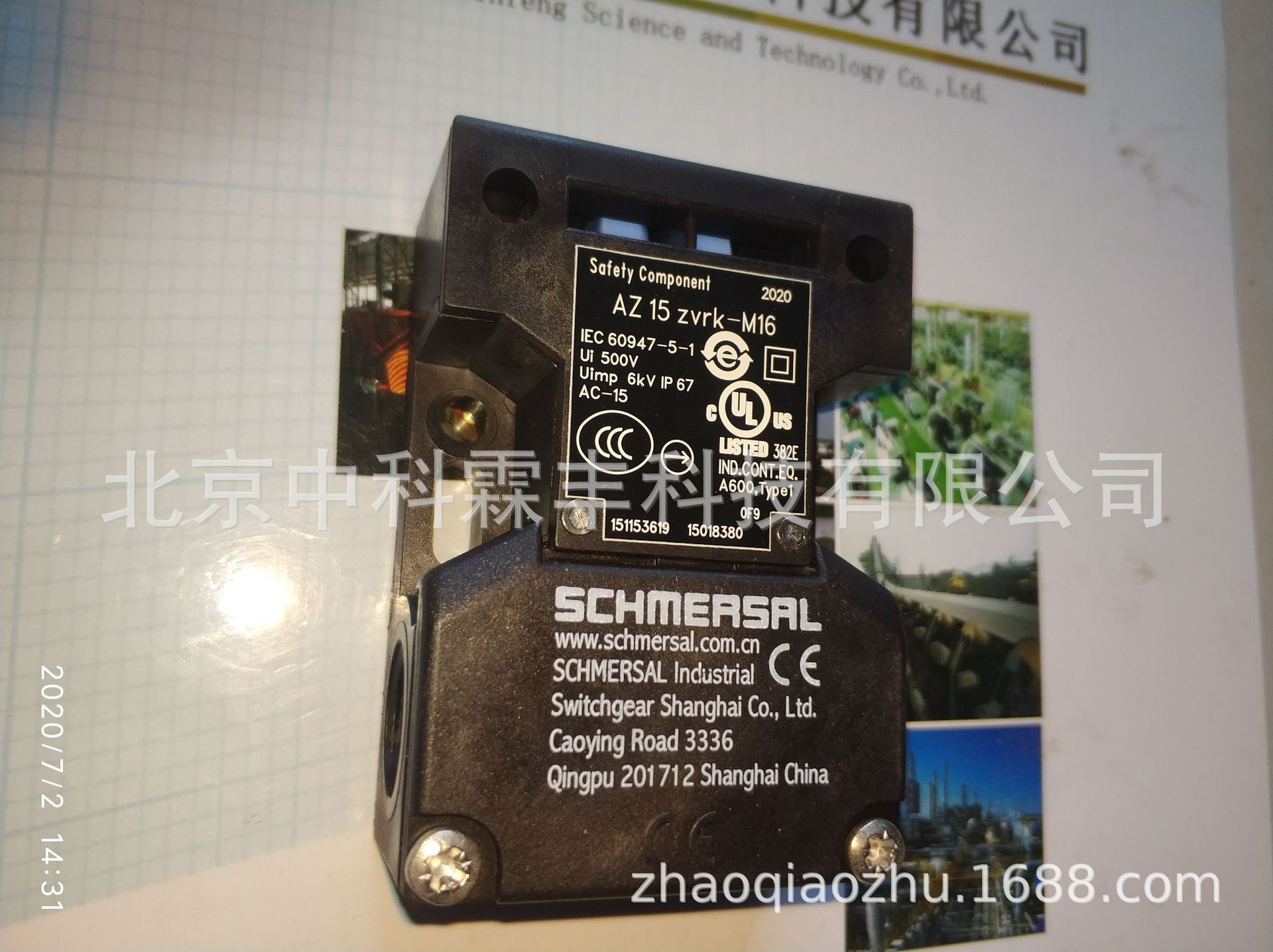

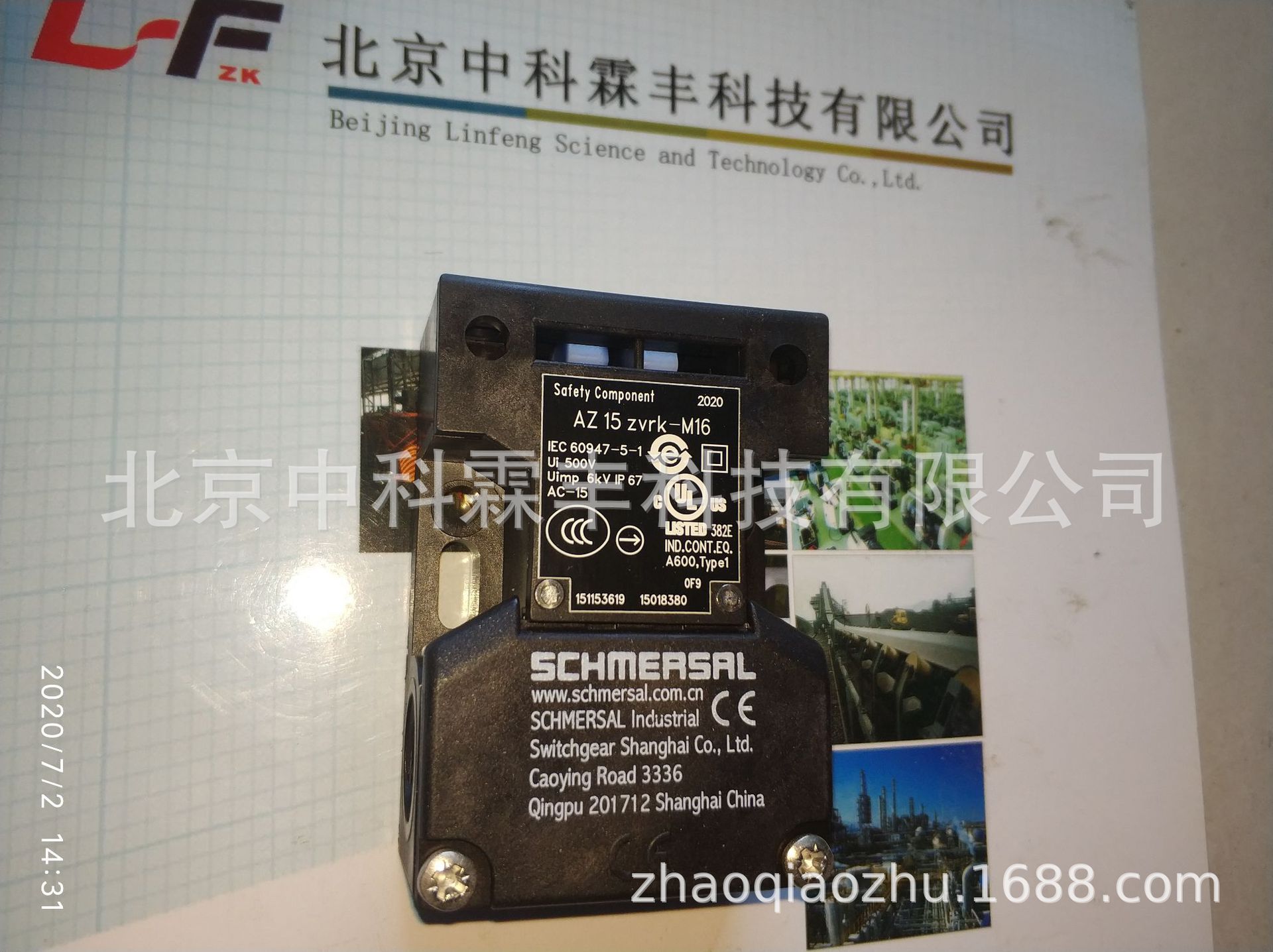

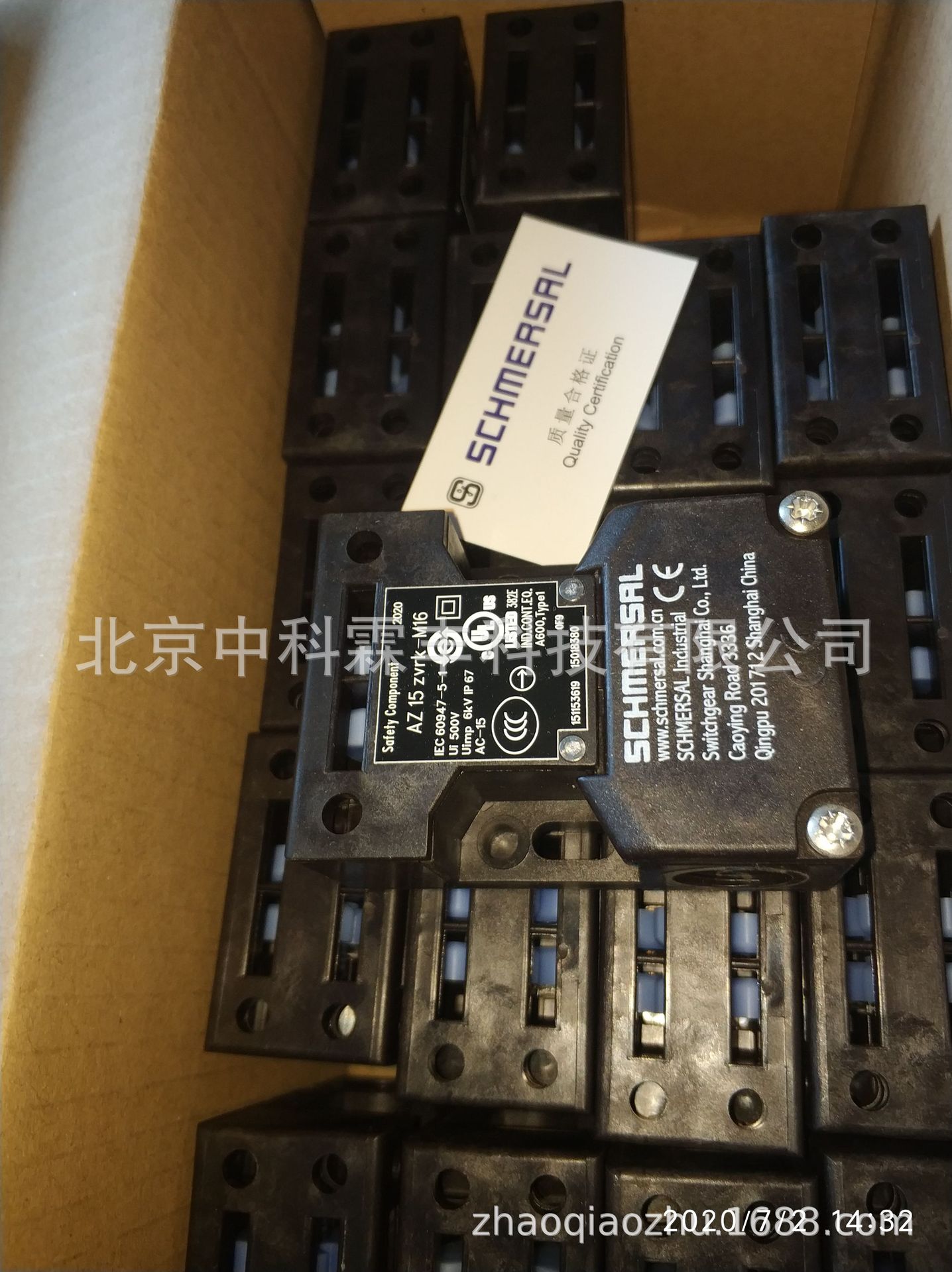

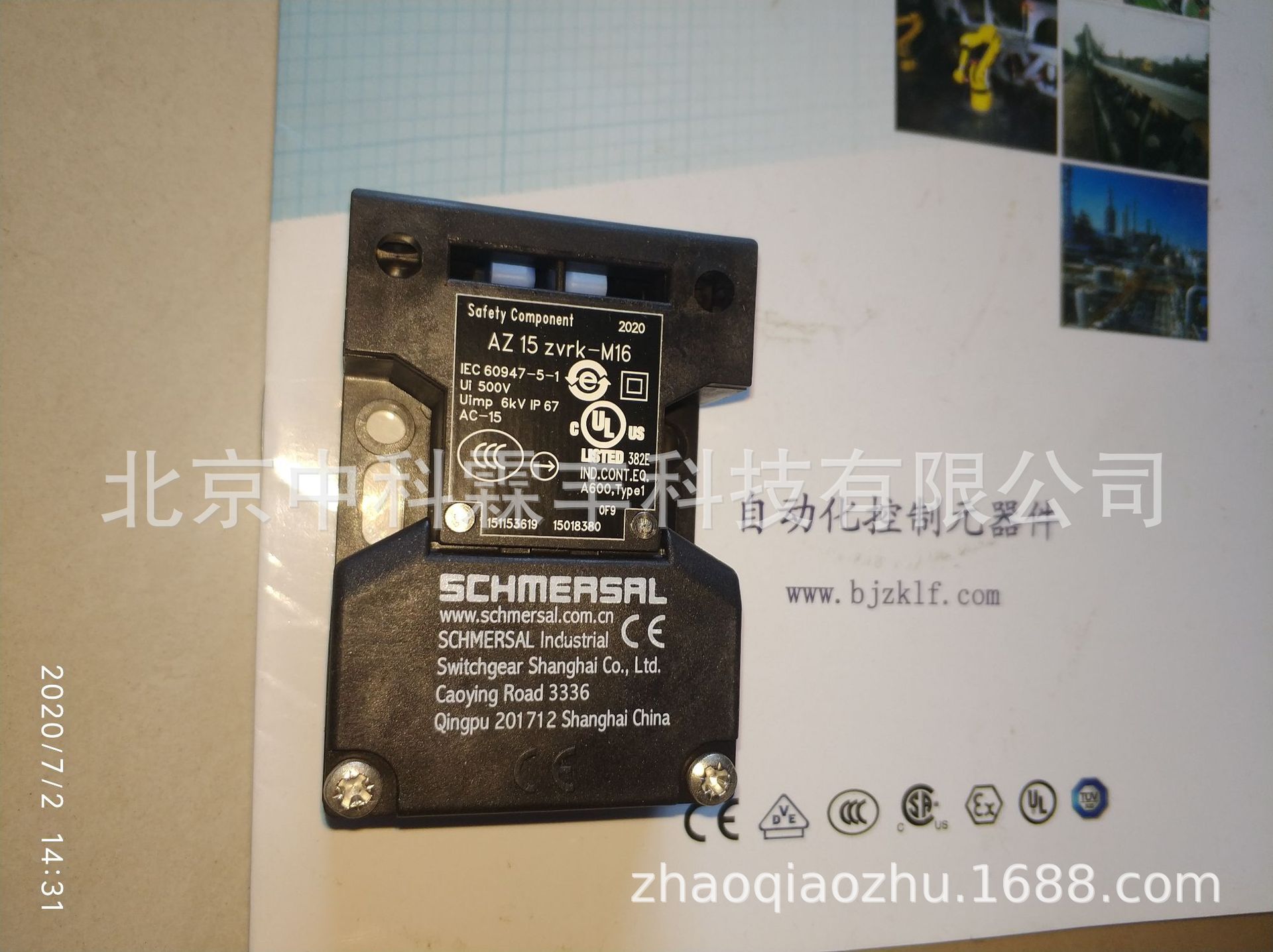

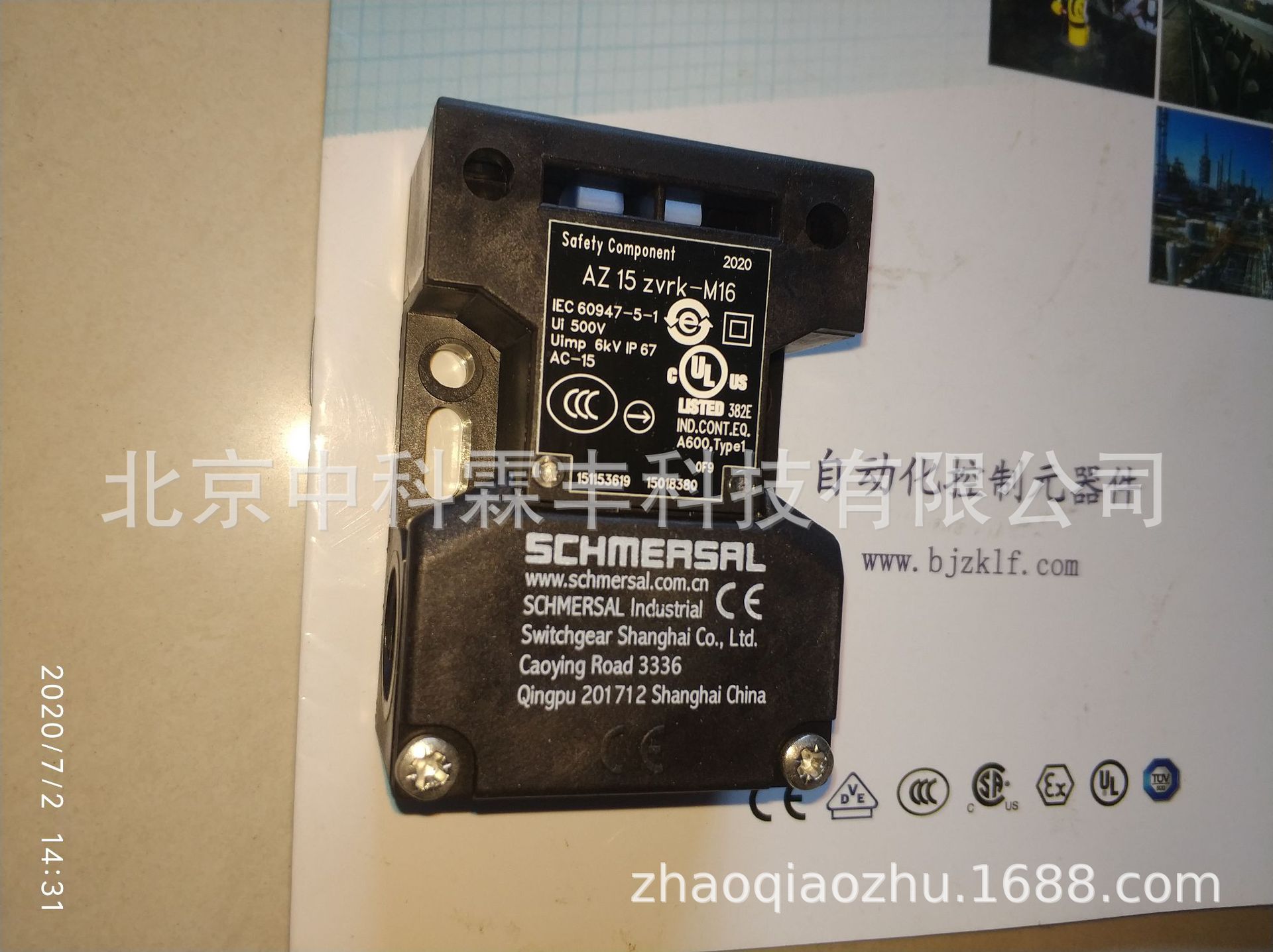

AZ 15 ZVRK
數據表 數據表

點擊放大圖片

• 熱塑外殼
• 雙絕緣
• 長壽命
• 52 mm x 75 mm x 30 mm
• 多編碼
• 大配線室
• 低電壓低電流的高等級接觸可靠性
• 長槽孔可調位置，圓孔來固定位置
• 對灰土不敏感
• 3 電纜進口 M 16 x 1.5

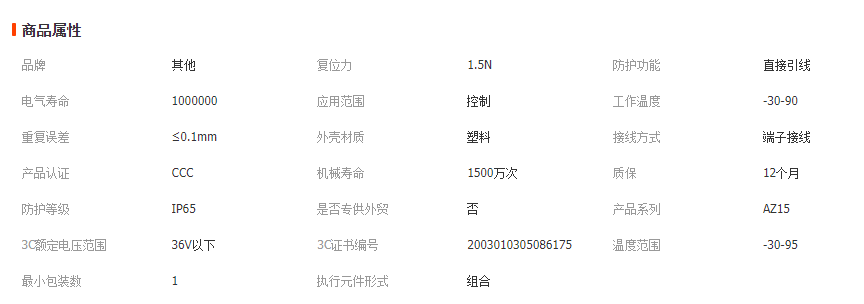

數據

文件

CAD

圖象

優選型號

訂貨須知

產品型號 AZ 15 ZVRK - 訂貨后綴
產品代碼 101153619
EAN 編號 4030661169354
eCl@ss 27-27-26-02

認證

認證 BG
USA/CAN
CCC

分級

標準 EN ISO 13849-1
B10d常閉觸點（NC） 2.000.000
目標時間 20 年
注意

通用屬性

產品名稱 AZ 15
標準 EN 60947-5-1, BG-GS-ET-15
符合指令 (Y/N) 有
適用于電梯（是/否） 有
原料
- 外殼的原材料 塑料,, 玻璃纖維增強熱塑塑料 自熄滅
- 觸點材料 銀
外殼噴涂 無
重量 100 g

機械參數

電路連接說明 螺絲連接
電纜截面
- 最小電纜截面 0,75 mm²
- 最大電纜截面 2.5 mm²
機械壽命 > 1.000.000 操作次數
注意 所有的電纜截面表示包括了導線和線耳
更高的鎖緊力 (是/不) 有
鎖定力 30 N
帶反彈力 (Y/N) 無
肯定斷開操作力 10 N
肯定斷開行程 8 mm
操作的速度 max. 2 m/s

周圍條件

周圍溫度
- 最低環境溫度 −30 °C
- 最高環境溫度 +80 °C
防護等級 IP67 根據IEC/EN 60529

電氣參數

轉換元件說明 打開(NC)
轉換原理 爬行電路元件
輔助觸點數量 0 件
安全接觸點的數量 1 件
額定沖擊耐壓 Uimp 6 kV
額定絕緣電壓 Ui 500 V
熱測試電流 Ithe 10 A
應用類別 AC-15: 230 V / 4 A,
DC-13: 24 V / 4 A
最大保險容量 6 A D型玻璃保險

ATEX

燃?xì)夥辣悇e 無
粉塵防爆類別 無

尺寸

傳感器尺寸
- 傳感器寬度 52 mm
- 傳感器高度 75 mm
- 傳感器長度 30 mm

包含在發貨中

操動件必須單獨訂購

圖表

注意 圖
肯定斷開NC觸點
動作
未動作
常開觸點
常閉觸點

開關行程圖

注意 開關行程圖
觸點閉合
觸點打開
設置范圍
斷點
肯定打開順序/角度
VS NO 觸點調節范圍
VÖ NC觸點可調節范圍
N 行程后

訂貨后綴

實際訂貨后綴加在安全開關部件后面。
訂貨舉例: AZ 15 ZVRK-2254
...-2254 鎖定力 5 N
...-1637 0,3 µm 鍍金觸點
...-1762 帶M5螺釘
端面安裝安全開關，比如，在鋼板蓋子
不能被翻新
凱.安. 施邁賽, Möddinghofe 30, D-42279 伍泊塔
資料和數值已經過檢查，但不排除技術修改和錯誤。
